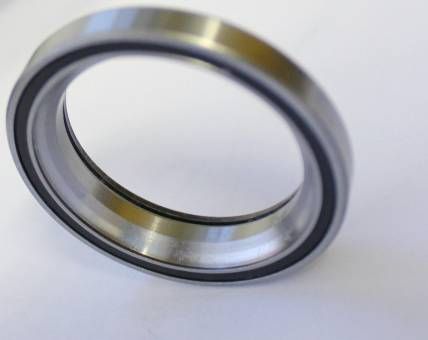

1-1/8" 45°/45° NO8B / N08B W/CAMPY (Abkantung am Innenringwinkel)

Abmessungen und Toleranzen

d = Innendurchmesser: 30.5 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.49 mm bis max. 30.5 mm.

D = Außendurchmesser: 41.8 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.791 mm bis max. 41.8 mm.

B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.5x41.8x8 mm / 30.5x41.8x8mm (Innen x Außen x Breite) bzw. 41.8x30.5x8 mm / 41.8x30.5x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.05 cm, Außendurchmesser = 4.18 cm , Breite = 0.8 cm.

Lagerluft und Axialspiel

Die Type 1-1/8" 45°/45° NO8B / N08B W/CAMPY (Abkantung am Innenringwinkel) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 1-1/8" 45°/45° NO8B / N08B W/CAMPY (Abkantung am Innenringwinkel) entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. w-campy Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 6020 N
Statische Tragzahl [radial]: 3650 N

2. w-campy EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 5117 N
Statische Tragzahl [radial]: 3394.5 N

3. w-campy Industriequalität / Standard:
Dynamische Tragzahl [radial]: 4816 N
Statische Tragzahl [radial]: 3285 N

4. SS / S / W w-campy Edelstahl rostfrei
Dynamische Tragzahl [radial]: 4214 N
Statische Tragzahl [radial]: 2920 N

5. KER / CE w-campy Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 3431.4 N
Statische Tragzahl [radial]: 2226.5 N

6. FC w-campy MAX / VRS **
Dynamische Tragzahl [radial]: 7525 N
Statische Tragzahl [radial]: 6570 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC w-campy
Dynamische Tragzahl [radial]: 3913 N
Statische Tragzahl [radial]: 2920 N

* (Hinweis: Keramik Kugellager w-campy in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C w-campy Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB w-campy sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYw-campy 2RS.

** (Hinweis: Vollkugellager w-campy haben die maximale Anzahl an Kugeln ( w-campy MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung w-campyVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRw-campy 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCw-campy 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
