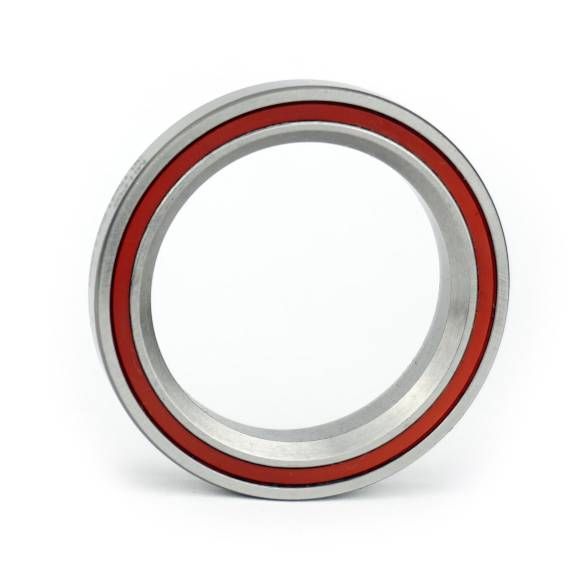

1-1/8" Steuersatz Kugellager u.a. für Cannondale K35038 / K35018 / K35028 / KB002 / K35098 / K35068 / Synapse HiMod 2018
Kugellager für Steuersatz / Lenkkopflager - 30.2x41.8x6.3 mm (bzw. 41.8x30.2x6.3 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 4T5
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27698-B
9,50 €
7,98 €
| Menge | Preis je |
|---|---|
| 2 + | 9,00 € 7,56 € |
| 4 + | 8,50 € 7,14 € |
| 10 + | 8,00 € 6,72 € |
| Artikelnummer | 27698-B |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.15 x 41.8 x 6.3 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.2 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.3 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,6456 |
| Breite (Zoll) | 0,25 |
Datenblatt zur Type 1-1/8" Steuersatz Kugellager u.a. für Cannondale K35038 / K35018 / K35028 / KB002 / K35098 / K35068 / Synapse HiMod 2018 (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.2 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.19 mm bis max. 30.2 mm. D = Außendurchmesser: 41.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.791 mm bis max. 41.8 mm. B = Breite: 6.3 mm (zur Breite = 6.3 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.2x41.8x6.3 mm / 30.2x41.8x6.3mm (Innen x Außen x Breite) bzw. 41.8x30.2x6.3 mm / 41.8x30.2x6.3mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.02 cm, Außendurchmesser = 4.18 cm , Breite = 0.63 cm. |
Lagerluft und AxialspielDie Type 1-1/8" Steuersatz Kugellager u.a. für Cannondale K35038 / K35018 / K35028 / KB002 / K35098 / K35068 / Synapse HiMod 2018 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 1-1/8" Steuersatz Kugellager u.a. für Cannondale K35038 / K35018 / K35028 / KB002 / K35098 / K35068 / Synapse HiMod 2018 entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 4T5 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 4T5 EMQ (Elektromotoren Qualität): 3. 4T5 Industriequalität / Standard: 4. SS / S / W 4T5 Edelstahl rostfrei 5. KER / CE 4T5 Keramiklager Si3N4 / ZRO2* 6. FC 4T5 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 4T5 * (Hinweis: Keramik Kugellager 4T5 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 4T5 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 4T5 haben die maximale Anzahl an Kugeln ( 4T5 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 4T5VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR4T5 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC4T5 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 1-1/8" Steuersatz Kugellager u.a. für Cannondale K35038 / K35018 / K35028 / KB002 / K35098 / K35068 / Synapse HiMod 2018 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
1-1/8" Steuersatz Kugellager u.a. für Cannondale K35038 / K35018 / K35028 / KB002 / K35098 / K35068 - z.B. Cannondale Synapse HiMod aus 2018.
WICHTIG: Je nach Baujahr werden im Cannondale Steuersatz Kugellager mit 6,5 mm oder 6,3 mm Breite verbaut. Bei diesem Angebot handelt es sich um das Lager mit 6,3 mm Breite. Bitte messen Sie Ihr altes unbedingt vor dem Kauf Lager nach. Andere Cannondale Steuersätze nutzen ggf. auch abweichende Abmessungen.
Wenn Sie das Lager mit 6,5 mm Breite benötigen, finden Sie dieses hier: https://www.kugellager-shop.net/mh-p08-45-45-steuersatz-kugellager.html
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des 1-1/8" Steuersatz Kugellagers abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für das 1-1/8" Steuersatzlager folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30.2*41.8*6.3 mm. Maße 30.2x41.8x6.5 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45) - Teilweise auch angegeben als: 30,2x41,6.5x6.3 mm bzw. 41,6.5x30,2x6,3 mm
1. Kugellager Innendurchmesser 30.2 mm (Winkel 45°)
2. Kugellager Außendurchmesser 41.8 mm (Winkel 45°)
3. Kugellager Breite 6.3 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
