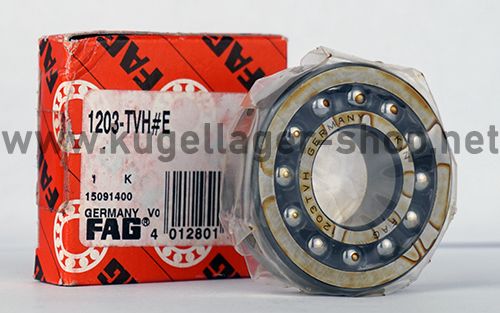

1203 TVH FAG
Pendelkugellager - 17x40x12 mm (bzw. 40x17x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 1203
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
21112
20,00 €
16,81 €
| Menge | Preis je |
|---|---|
| 4 + | 19,00 € 15,97 € |
| 10 + | 18,00 € 15,13 € |
| Artikelnummer | 21112 |
|---|---|
| Hersteller | FAG |
| EAN | 2000010006549 |
| Zolltarifnummer | 84821090 |
| Bauart | Pendelkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 40 x 12 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 40 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,6692913386 |
| Außendurchmesser (Zoll) | 1,5748031496 |
| Breite (Zoll) | 0,4724409449 |
Datenblatt zur Type 1203 TVH FAG (Pendelkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 40 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.991 mm bis max. 40 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x40x12 mm / 17x40x12mm (Innen x Außen x Breite) bzw. 40x17x12 mm / 40x17x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type 1203 TVH FAG hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 1203 TVH FAG entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 1203 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 1203 EMQ (Elektromotoren Qualität): 3. 1203 Industriequalität / Standard: 4. SS / S / W 1203 Edelstahl rostfrei 5. KER / CE 1203 Keramiklager Si3N4 / ZRO2* 6. FC 1203 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 1203 * (Hinweis: Keramik Kugellager 1203 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 1203 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 1203 haben die maximale Anzahl an Kugeln ( 1203 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 1203VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR1203 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC1203 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 1203 TVH FAG als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
FAG 1203 TVH Pendelkugellager / Pendellager - 17 x 40 x 12 mm (ID x AD x B) - 1203-TN9 Kugellager
HINWEIS: Die Lager 1203 TVH FAG sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Pendelkugellager - Zweireihiges Pendellager nach DIN 630
- EAN: / Zolltarifnummer: 84821090 / Marke: FAG
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Grenzdrehzahl gilt für Fettschmierung (Ölschmierung höher).
- Pendelkugellager ohne Schmierung und ohne Dichtungen, TVH = Käfig aus Nylon (glasfaserverstärkt)
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 8100 N / statisch: 2010 N
- Grenzdrehzahl: 21800 u/min
- Abmessung Innen x Außen x Breite: 17x40x12 mm
- Abmessung Außen x Innen x Breite: 40x17x12 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 1203-TN9 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 1203 TVH FAG wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*40*12 mm.
FAG Pendelkugellager Innendurchmesser 17 mm
FAG Pendelkugellager Aussendurchmesser 40 mm
FAG Pendelkugellager Breite 12 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 1203 TVH also 40*17*12 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: Schaeffler Technologies AG & Co. KGAdresse: Industriestraße 1-3, Herzogenaurach, 91074, DE
E-Mail: info.de@schaeffler.com
Tel.: +49 9132 82-0
Sicherheitshinweise
- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
