12214 2RS MAX / 12214VRS (Sondermaß = 12214V-2RS)
Vollkugeliges Rillenkugellager - 12x21x4 mm (bzw. 21x12x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 12214
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26504
7,70 €
6,47 €
| Menge | Preis je |
|---|---|
| 5 + | 7,40 € 6,22 € |
| 10 + | 7,00 € 5,88 € |
| 15 + | 6,00 € 5,04 € |
| Artikelnummer | 26504 |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 21 x 4 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 21 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,47244 |
| Außendurchmesser (Zoll) | 0,82677 |
| Breite (Zoll) | 0,15748 |
Datenblatt zur Type 12214 2RS MAX / 12214VRS (Sondermaß = 12214V-2RS) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 21 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 20.992 mm bis max. 21 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x21x4 mm / 12x21x4mm (Innen x Außen x Breite) bzw. 21x12x4 mm / 21x12x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.1 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type 12214 2RS MAX / 12214VRS (Sondermaß = 12214V-2RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 12214 2RS MAX / 12214VRS (Sondermaß = 12214V-2RS) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 12214 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 12214 EMQ (Elektromotoren Qualität): 3. 12214 Industriequalität / Standard: 4. SS / S / W 12214 Edelstahl rostfrei 5. KER / CE 12214 Keramiklager Si3N4 / ZRO2* 6. FC 12214 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 12214 * (Hinweis: Keramik Kugellager 12214 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 12214 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 12214 haben die maximale Anzahl an Kugeln ( 12214 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 12214VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR12214 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC12214 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 12214 2RS MAX / 12214VRS (Sondermaß = 12214V-2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

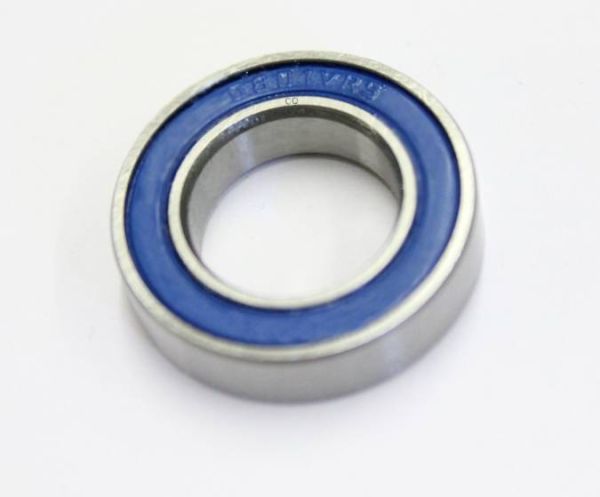

12214 2RS MAX / 12214VRS / 12214V-2RS Kugellager vollkugelig MAX - Marke: S&S
- Sonderlager der Type 6801 mit 4 mm anstatt 5 mm Breite.
- Marke: S&S 12214V-2RS
- Beidseite mit starken Dichtungen
- Gesamtabmessung Kugellager 21x12x4 mm (Außen x Innen x Breite)
- Ringe und Kugeln aus 100Cr6 chromlegierter Wälzlagerstahl (gehärtet)
- Mit Speedcream Teflonfett für guten Verschleißschutz
- Vollkugeliges Lager ohne Käfig (Tragfähigkeit ca. 40% höher als bei Käfiglagern)
Hinweis: Dieses Sonderteil wird auch alternativ benannt: GPB12214MAX / 12214 2RSV / 21124-2RS / 12214-2RS V MAX / FC-12214-2RS
Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike Schwinge/Hinterbau/Rahmen ("FC Suspension Bearing"); Hauptsächliche für Mountain-Bikes der Firma Merida z.B. für Merida eONE-TWENTY (e120)
Merida eONESIXTY (e160)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 12214 2RS MAX / 12214 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 12214 MAX 2RS / 12214 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*21*4 mm.
1. Kugellager Innendurchmesser 12 mm
2. Kugellager Außendurchmesser 21 mm
3. Kugellager Breite 4 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
12214V 2RS1 / 12214VRS1Umschlüsselung FAG / INA:
12214-V 2RSR / 12214VRSRUmschlüsselung NSK:
12214 DDU MAX / 12214DU MAXUmschlüsselung NTN:
12214 LLU MAX / 12214LU MAXUmschlüsselung SNR / EZO / NKE:
12214EE MAX / 12214E MAXSonstige alternative Bezeichnungen:
12214-V 2RS / 12214 2RSV MAX / 12214 2RS MAX / 12214MAX 2RS / 12214V 2RS / 122142RS MAX12214 VRS MAX / 12214MAX VRS / 12214RSV MAX / 12214MAX RSV / 12214RS MAX / 12214MAX RS
