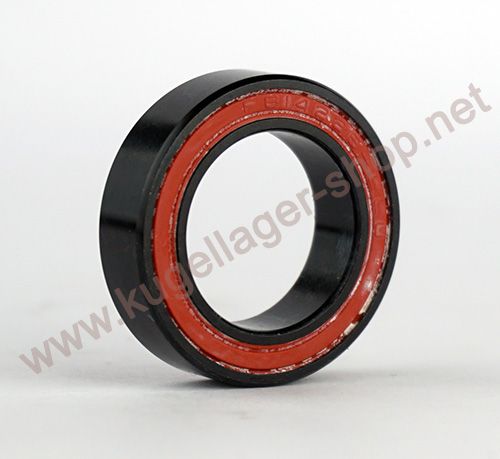

14226 2RS MAX BO / 14226VRS (14226V-2RS) BO = Brünierte Ringe (korrosionsbeständiger)
Vollkugeliges Rillenkugellager - 14x22x6 mm (bzw. 22x14x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 14226
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26505
7,70 €
6,47 €
| Menge | Preis je |
|---|---|
| 2 + | 7,40 € 6,22 € |
| 4 + | 7,00 € 5,88 € |
| 10 + | 6,50 € 5,46 € |
| Artikelnummer | 26505 |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Schwarzoxidierter-Chromstahl (rostbeständig / hoch belastbar) |
| Abmessungen (mm) - Innen x Außen x Breite | 14 x 22 x 6 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 14 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 22 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
Datenblatt zur Type 14226 2RS MAX BO / 14226VRS (14226V-2RS) BO = Brünierte Ringe (korrosionsbeständiger) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 14 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 13.993 mm bis max. 14 mm. D = Außendurchmesser: 22 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 21.992 mm bis max. 22 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 14x22x6 mm / 14x22x6mm (Innen x Außen x Breite) bzw. 22x14x6 mm / 22x14x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.4 cm, Außendurchmesser = 2.2 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type 14226 2RS MAX BO / 14226VRS (14226V-2RS) BO = Brünierte Ringe (korrosionsbeständiger) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 14226 2RS MAX BO / 14226VRS (14226V-2RS) BO = Brünierte Ringe (korrosionsbeständiger) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 14226 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 14226 EMQ (Elektromotoren Qualität): 3. 14226 Industriequalität / Standard: 4. SS / S / W 14226 Edelstahl rostfrei 5. KER / CE 14226 Keramiklager Si3N4 / ZRO2* 6. FC 14226 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 14226 * (Hinweis: Keramik Kugellager 14226 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 14226 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 14226 haben die maximale Anzahl an Kugeln ( 14226 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 14226VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR14226 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC14226 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 14226 2RS MAX BO / 14226VRS (14226V-2RS) BO = Brünierte Ringe (korrosionsbeständiger) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
14226 2RS MAX BO / 14226VRS / 14226V-2RS Kugellager vollkugelig MAX - Marke: S&S //
- Alt. Bzeichnung S&S 14226V-2RS
- Beidseite mit starken Dichtungen
- Gesamtabmessung Kugellager 22x14x6 mm (Außen x Innen x Breite)
- Mit brünierten Ringen für erhöhte Korrosionsbeständigkeit
- Mit Speedcream Teflonfett für guten Verschleißschutz
- Vollkugeliges Lager ohne Käfig (Tragfähigkeit ca. 60% höher als bei Käfiglagern)
Hinweis: Dieses Sonderteil wird auch alternativ benannt: GPB14226MAX / 14226 2RSV / 22146-2RS / 14226-2RS V MAX / FC-14226-2RS / 14226 2RSV MAX
Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike Schwinge/Hinterbau/Rahmen ("FC Suspension Bearing"); Hauptsächlich für u.a. für SPANK PEDAL (Spank Spike Pedal)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 14226 2RS MAX / 14226 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 14226 MAX 2RS / 14226 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 14*22*6 mm.
1. Kugellager Innendurchmesser 14 mm
2. Kugellager Außendurchmesser 22 mm
3. Kugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
14226-V 2RS / 14226 2RSV MAX / 14226 2RS MAX / 14226MAX 2RS / 14226V 2RS / 142262RS MAX14226 VRS MAX / 14226MAX VRS / 14226RSV MAX / 14226MAX RSV / 14226RS MAX / 14226MAX RS
