15307-2RS EMQ / MR15307-LLB (Alt. MR15307 LLU CN 15307A5, Elektromotor-Qualität)
Rillenkugellager - 15x30x7 mm (bzw. 30x15x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 15307
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28431
9,98 €
8,39 €
| Menge | Preis je |
|---|---|
| 4 + | 8,50 € 7,14 € |
| 10 + | 7,90 € 6,64 € |
| Artikelnummer | 28431 |
|---|---|
| Hersteller | Neutral |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 30 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 15307-2RS EMQ / MR15307-LLB (Alt. MR15307 LLU CN 15307A5, Elektromotor-Qualität) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 30 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x30x7 mm / 15x30x7mm (Innen x Außen x Breite) bzw. 30x15x7 mm / 30x15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 3 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 15307-2RS EMQ / MR15307-LLB (Alt. MR15307 LLU CN 15307A5, Elektromotor-Qualität) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 15307-2RS EMQ / MR15307-LLB (Alt. MR15307 LLU CN 15307A5, Elektromotor-Qualität) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 15307 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 15307 EMQ (Elektromotoren Qualität): 3. 15307 Industriequalität / Standard: 4. SS / S / W 15307 Edelstahl rostfrei 5. KER / CE 15307 Keramiklager Si3N4 / ZRO2* 6. FC 15307 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 15307 * (Hinweis: Keramik Kugellager 15307 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 15307 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 15307 haben die maximale Anzahl an Kugeln ( 15307 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 15307VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR15307 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC15307 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 15307-2RS EMQ / MR15307-LLB (Alt. MR15307 LLU CN 15307A5, Elektromotor-Qualität) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
15307 2RS / MR15307 LLU Kugellager 15x30x7 mm (Alt. MR15307 LLB, MR1530-LLB, 15307A5)
- Sonderlager mit 30 mm Außendurchmesser

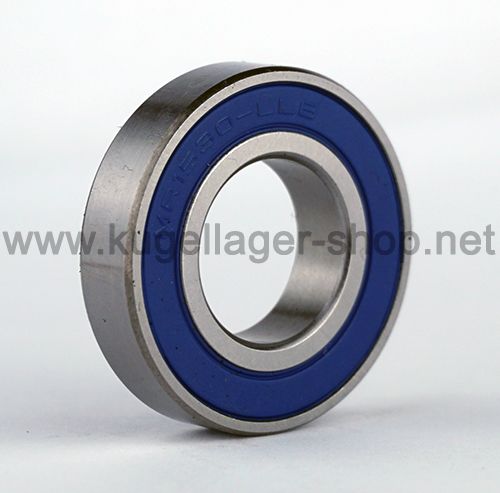

- Die Dichtungen sind gezeichnet mit "MR1530-LLB"
- Seit Februar 2025 in verbesserter Ausführung: EMQ Elektro-Motor-Qualität, Vibrationsklasse V2, Geräuschklasse Z2
- Beidseitig mit LLB Dichtungen in V-Rille, dadurch sehr gut gedichtet und trotzdem verhältnismäßig leichtläufig
- Wartungsfrei gefettet mit Kyodo Yushi Raremax SUPERN Premiumfett
- Maßgleich zu MR15307 LLU/LLB CN A5 ENDURO, 15307A5, 15307RS
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 15307 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MR15307 LLU / MR15307 LLB folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*30*7 mm.
1. Kugellager Innendurchmesser 15 mm
2. Kugellager Außendurchmesser 30 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Alternativ zu 15307Z 15307ZZ MR15307
