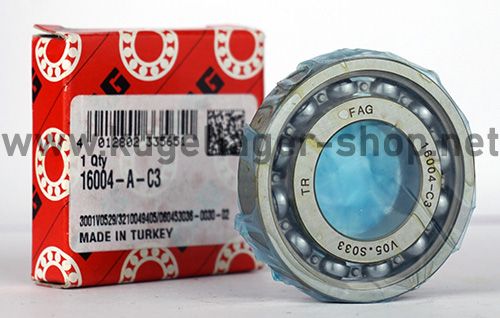

16004-A-C3 FAG
Rillenkugellager - 20x42x8 mm (bzw. 42x20x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 16004
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26299
6,50 €
5,46 €
| Menge | Preis je |
|---|---|
| 10 + | 5,85 € 4,92 € |
| Artikelnummer | 26299 |
|---|---|
| Hersteller | FAG |
| EAN | 4012802335651 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 42 x 8 |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.013 mm / max.: 0.028 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,7874015748 |
| Außendurchmesser (Zoll) | 1,6535433071 |
| Breite (Zoll) | 0,3149606299 |
Datenblatt zur Type 16004-A-C3 FAG (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.992 mm bis max. 20 mm. D = Außendurchmesser: 42 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.991 mm bis max. 42 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x42x8 mm / 20x42x8mm (Innen x Außen x Breite) bzw. 42x20x8 mm / 42x20x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 4.2 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type 16004-A-C3 FAG hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.013 mm / max.: 0.028 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 16004-A-C3 FAG entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 16004 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 16004 EMQ (Elektromotoren Qualität): 3. 16004 Industriequalität / Standard: 4. SS / S / W 16004 Edelstahl rostfrei 5. KER / CE 16004 Keramiklager Si3N4 / ZRO2* 6. FC 16004 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 16004 * (Hinweis: Keramik Kugellager 16004 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 16004 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 16004 haben die maximale Anzahl an Kugeln ( 16004 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 16004VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR16004 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC16004 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 16004-A-C3 FAG als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
16004-A-C3 FAG Rillenkugellager - 20 x 42 x 8 mm (ID x AD x B) - 16004 C3 ohne Fett
HINWEIS: Die Lager 16004-A-C3 FAG sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: 4012802335651 / Zolltarifnummer: 84821090 / Marke: FAG / INA
- Ohne Abdichtung/Deckelung: Offenes Lager, ungefettet
- C3 Lager werden z.B. dann eingesetzt, wenn aufgrund von Wärme die Ausdehung des Stahls kompensiert werden muss oder die Lager sehr stark verpresst sind (durch die C3 Lagerluft ist zwischen Kugeln und Ringen mehr Platz)
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 7910 N / statisch: 4480 N
- Grenzdrehzahl: 26000 u/min
- Abmessung Innen x Außen x Breite: 20x42x8 mm
- Abmessung Außen x Innen x Breite: 42x20x8 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 16004 C3 ohne Fett abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 16004-A-C3 FAG wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 20*42*8 mm.
FAG / INA Rillenkugellager Innendurchmesser 20 mm
FAG / INA Rillenkugellager Aussendurchmesser 42 mm
FAG / INA Rillenkugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
