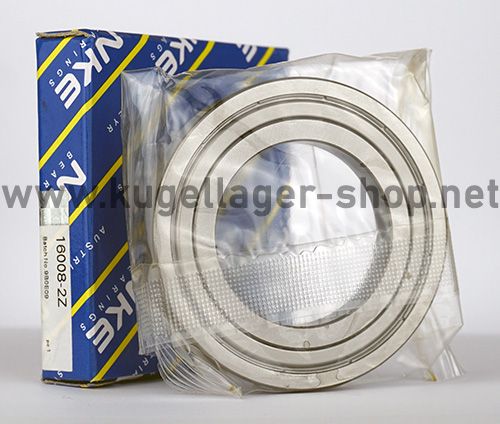

16008 2Z NKE (Steyr Austria) – offen, ungeschmiert
Rillenkugellager - 40x68x9 mm (bzw. 68x40x9 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 16008
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29146
9,95 €
8,36 €
| Menge | Preis je |
|---|---|
| 4 + | 8,96 € 7,53 € |
| 10 + | 8,46 € 7,11 € |
| 20 + | 7,96 € 6,69 € |
| 35 + | 7,46 € 6,27 € |
| Artikelnummer | 29146 |
|---|---|
| Hersteller | NKE |
| EAN | 9008745103384 |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 68 x 9 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 68 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 9 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,5748031496 |
| Außendurchmesser (Zoll) | 2,6771653543 |
| Breite (Zoll) | 0,3543307087 |
Datenblatt zur Type 16008 2Z NKE (Steyr Austria) – offen, ungeschmiert (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 68 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 67.989 mm bis max. 68 mm. B = Breite: 9 mm (zur Breite = 9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x68x9 mm / 40x68x9mm (Innen x Außen x Breite) bzw. 68x40x9 mm / 68x40x9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 6.8 cm , Breite = 0.9 cm. |
Lagerluft und AxialspielDie Type 16008 2Z NKE (Steyr Austria) – offen, ungeschmiert hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 16008 2Z NKE (Steyr Austria) – offen, ungeschmiert entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 16008 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 16008 EMQ (Elektromotoren Qualität): 3. 16008 Industriequalität / Standard: 4. SS / S / W 16008 Edelstahl rostfrei 5. KER / CE 16008 Keramiklager Si3N4 / ZRO2* 6. FC 16008 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 16008 * (Hinweis: Keramik Kugellager 16008 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 16008 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 16008 haben die maximale Anzahl an Kugeln ( 16008 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 16008VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR16008 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC16008 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 16008 2Z NKE (Steyr Austria) – offen, ungeschmiert als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
NKE 16008 2Z Rillenkugellager - 40 x 68 x 9 mm (ID x AD x B) - 16008Z Kugellager
HINWEIS: Die Lager 16008 2Z NKE sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1
- EAN: 9008745103384 / Zolltarifnummer: 84821090 / Marke: NKE
- Stahlblech-Spaltabdeckung auf beiden Seiten ohne Kontakt zum Innenring. Wartungsfrei für die Lebensdauer des Lagers geschmiert.
- NKE Lager werden in Österreich Einzelstück-geprüft. Jedes Lager hat auf der Verpackung eine Chargennummer aufgedruckt.
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 12600 N / statisch: 9700 N
- Grenzdrehzahl: 14000 u/min
- Abmessung Innen x Außen x Breite: 40x68x9 mm
- Abmessung Außen x Innen x Breite: 68x40x9 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 16008Z abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 16008 2Z NKE wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*68*9 mm.
NKE Rillenkugellager Innendurchmesser 40 mm
NKE Rillenkugellager Aussendurchmesser 68 mm
NKE Rillenkugellager Breite 9 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 16008 2Z also 68*40*9 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
