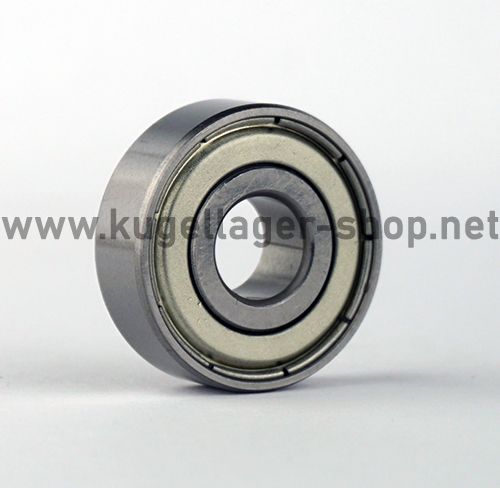

1603 ZZ / 1603 2Z (Alternativ zu 608SSD21 NMB Thailand)
Rillenkugellager - 7.937x22.225x7.14 mm (bzw. 22.225x7.937x7.14 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 1603
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
1603ZZ
8,25 €
6,93 €
| Menge | Preis je |
|---|---|
| 4 + | 7,80 € 6,55 € |
| 10 + | 6,90 € 5,80 € |
| Artikelnummer | 1603ZZ |
|---|---|
| Hersteller | Neutral |
| Bauart | Rillenkugellager |
| Besonderheit | Zölliges Kugellager (Inch-Maße) |
| Abmessungen (mm) - Innen x Außen x Breite | 7,937 x 22,225 x 7.143 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 7.937 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 22.225 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7.14 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 5/16“ |
| Außendurchmesser (Zoll) | 7/8“ |
| Breite (Zoll) | 9/32“ |
Datenblatt zur Type 1603 ZZ / 1603 2Z (Alternativ zu 608SSD21 NMB Thailand) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 7.937 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.929 mm bis max. 7.937 mm. D = Außendurchmesser: 22.225 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 22.214 mm bis max. 22.225 mm. B = Breite: 7.14 mm (zur Breite = 7.14 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 7.937x22.225x7.14 mm / 7.937x22.225x7.14mm (Innen x Außen x Breite) bzw. 22.225x7.937x7.14 mm / 22.225x7.937x7.14mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.7937 cm, Außendurchmesser = 2.2225 cm , Breite = 0.714 cm. |
Lagerluft und AxialspielDie Type 1603 ZZ / 1603 2Z (Alternativ zu 608SSD21 NMB Thailand) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 1603 ZZ / 1603 2Z (Alternativ zu 608SSD21 NMB Thailand) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 1603 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 1603 EMQ (Elektromotoren Qualität): 3. 1603 Industriequalität / Standard: 4. SS / S / W 1603 Edelstahl rostfrei 5. KER / CE 1603 Keramiklager Si3N4 / ZRO2* 6. FC 1603 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 1603 * (Hinweis: Keramik Kugellager 1603 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 1603 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 1603 haben die maximale Anzahl an Kugeln ( 1603 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 1603VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR1603 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC1603 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 1603 ZZ / 1603 2Z (Alternativ zu 608SSD21 NMB Thailand) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager zöllig 1603 ZZ - 7.937 x 22.225 x 7.143 mm - Zölliges Lager 1603Z mit Zollabmessung: 5/16" x 7/8" x 9/32" Zoll /Inch
Bitte beachten Sie folgenden wichtigen Hinweis: Die zölligen Lager der Baureihe 16xx unterscheiden sich zwischen den gedichteten (2RS) und gedeckelten (ZZ) Lagern in der Breite! Wenn Sie entsprechend zuvor ein gedichtetes Lager verwendet haben (Breite dort = 8,731 mm bzw. 11/32" Zoll/Inch), können Sie dieses nicht ohne weiteres durch das gedeckelte Lager ersetzen.
- Die zölligen Lager werden oft mit den Lagern 608 aufgrund der ähnlichen Abmessung verwechselt und falsch gemessen mit 7.9x22x7 mm (bzw. 22x7.9x7 mm). Die Tatsächlichen Abmessungen lauten:
Zoll Abmessung: 5/16" x 7/8" x 9/32"
entsprechend metrisch: 7.937 x 22.225 x 7.143 mm
- Beidseitig mit Stahlblech-Scheiben gedeckelt, wartungsfrei gefettet
- Bauart: Rillenkugellager mit zölligen Abmessungen (Commercial Inch Size Kugellager)
- Die Lager sind maßgleich zu den Lagern 608SSD21 NMB Thailand (wobei diese gedichtet sind, die Lager in diesem Angebot sind gedeckelt)
- 100Cr6 Chromlegierter Wälzlagerstahl
- Tragzahl Dyn. 2,065 kN
- Tragzahl Stat. 1,014 kN
- Gewicht ca. 9g
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
