1622 2RS

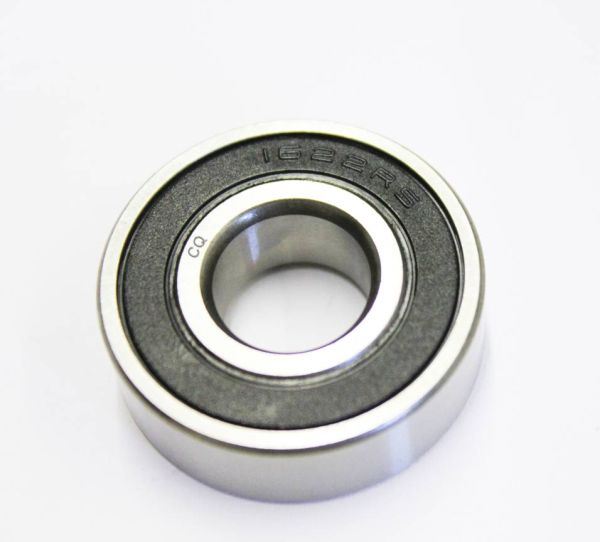

Rillenkugellager - 14.2875x34.925x11.1125 mm (bzw. 34.925x14.2875x11.1125 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 1622
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24255
8,00 €
6,72 €
| Menge | Preis je |
|---|---|
| 4 + | 7,60 € 6,39 € |
| 10 + | 7,35 € 6,18 € |
| Artikelnummer | 24255 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Zölliges Kugellager (Inch-Maße) |
| Abmessungen (mm) - Innen x Außen x Breite | 14.2875 x 34.925 x 11.1125 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 14.2875 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 34.925 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 11.1125 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 9/16" |
| Außendurchmesser (Zoll) | 1-3/8“ |
| Breite (Zoll) | 7/16“ |
Datenblatt zur Type 1622 2RS (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 14.2875 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.2795 mm bis max. 14.2875 mm. D = Außendurchmesser: 34.925 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 34.914 mm bis max. 34.925 mm. B = Breite: 11.1125 mm (zur Breite = 11.1125 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 14.2875x34.925x11.1125 mm / 14.2875x34.925x11.1125mm (Innen x Außen x Breite) bzw. 34.925x14.2875x11.1125 mm / 34.925x14.2875x11.1125mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.42875 cm, Außendurchmesser = 3.4925 cm , Breite = 1.11125 cm. |
Lagerluft und AxialspielDie Type 1622 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 1622 2RS entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 1622 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 1622 EMQ (Elektromotoren Qualität): 3. 1622 Industriequalität / Standard: 4. SS / S / W 1622 Edelstahl rostfrei 5. KER / CE 1622 Keramiklager Si3N4 / ZRO2* 6. FC 1622 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 1622 * (Hinweis: Keramik Kugellager 1622 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 1622 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 1622 haben die maximale Anzahl an Kugeln ( 1622 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 1622VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR1622 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC1622 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 1622 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager 1622 2RS / 1622RS
Zollmaße: 9/16"x1-3/8"x7/16" entsprechend metrisch: 14,2875x34,925x11,1125 mm
- Industrielager mit 8 STÜCK Präzisionskugeln G-10, ISO-P0 konform, Rundheit-Genauigkeit Toleranz 0.0075 mm entsprechend ABEC.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222. Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C.Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
- Die Lager haben beidseitig NBR-Kunststoffdichtscheiben mit Stahlblechverstärkung (2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1) und schützen die Lager gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
1622RS1 / 1622-2RS1 / 16222RS1 / 1622-RS1Umschlüsselung FAG / INA:
1622RSR / 1622-2RSR / 16222RSR / 1622-RSRUmschlüsselung NSK:
1622DU / 1622-DDU / 1622DDU / 1622-DUUmschlüsselung NTN:
1622LU / 1622-LLU / 1622LLU / 1622-LUUmschlüsselung SNR / EZO / NKE:
1622E / 1622-EE / 1622EE / 1622-ESonstige alternative Bezeichnungen:
1622rs / 1622 LLB / MR1622 2RS / 1622 2RS1 VRS / MR1622-RS / 1622.2RSJ1 / 22209-88 / 1622DC / BR9922A / 1622RSJ1 / 1622RSJ / BR 9922 A / 1622 DC / 22209 88 / 220988 2RS
