16277 2RS / MR16277-2RS
Rillenkugellager - 16x27x7 mm (bzw. 27x16x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 16277
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24791
8,00 €
6,72 €
| Menge | Preis je |
|---|---|
| 4 + | 7,60 € 6,39 € |
| 10 + | 7,25 € 6,09 € |
| 50 + | 7,00 € 5,88 € |
| Artikelnummer | 24791 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 16 x 27 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 16 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 27 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,62992 |
| Außendurchmesser (Zoll) | 1,06299 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 16277 2RS / MR16277-2RS (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 16 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 15.993 mm bis max. 16 mm. D = Außendurchmesser: 27 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 26.992 mm bis max. 27 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 16x27x7 mm / 16x27x7mm (Innen x Außen x Breite) bzw. 27x16x7 mm / 27x16x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.6 cm, Außendurchmesser = 2.7 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 16277 2RS / MR16277-2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 16277 2RS / MR16277-2RS entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 16277 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 16277 EMQ (Elektromotoren Qualität): 3. 16277 Industriequalität / Standard: 4. SS / S / W 16277 Edelstahl rostfrei 5. KER / CE 16277 Keramiklager Si3N4 / ZRO2* 6. FC 16277 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 16277 * (Hinweis: Keramik Kugellager 16277 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 16277 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 16277 haben die maximale Anzahl an Kugeln ( 16277 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 16277VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR16277 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC16277 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 16277 2RS / MR16277-2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

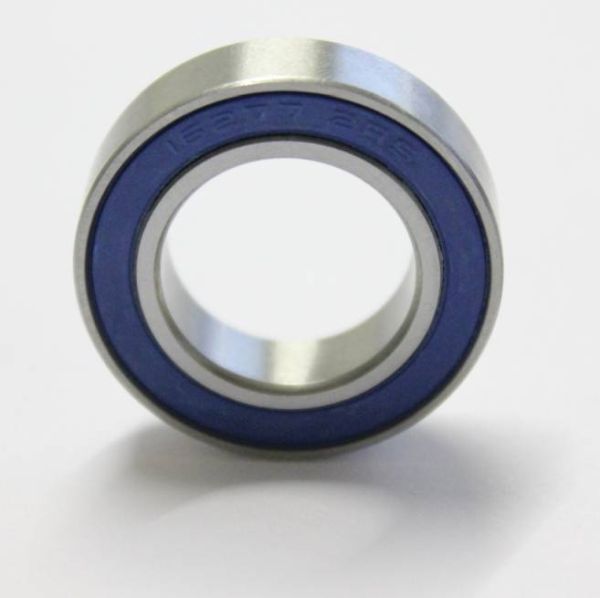

Kugellager 16277 2RS / 16277RS (= MR16277 2RS bzw. MR16277RS )
Maße: 16x27x7 mm / 16*27*7 mm (d x D x B = Innen x Außen x Breite) / Gewicht: 12 g (0.012 kg)
- Industrielager mit G-10 Präzisionskugeln, diese weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem, schleifendem Kontakt mit dem Ringen, geringe Rundheit führt so zur Beschädigung und schließlich zum Ausfall des Lagers). Die Ringe weißen eine Rundheit-Genauigkeit Toleranz 0.0075 mm auf (ISO-P0, entsprechend ABEC).
- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / ISO 47,142-6X / JIS B 1514-6X.
- Die Lager sind wartungsfrei gefettet mit dem in der Automotive- und Maschinenbau-Industrie bewährten Hochleistungfett KLUBER ISOFLEX POAS NB 52 (geeignet für Temperaturen von -50° / +120°C - kurzfristig auch bis 150°C) - für gutes Lasttragevermögen, Wasserbeständigkeit und Korrosionsschutzverhalten. Dieses Fett weist zudem gute Oxidationsstabilität auf, weshalb es eine sehr hohe Haltbarkeit hat (Altersstabilität).
MIT 30% mehr Fett als Standard Kugellager, beidseitg gefettet!
- Gefertigt aus gehärtetem Chromstahl 100Cr6, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.

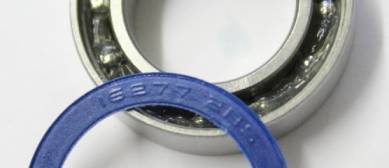

- Beidseitig mit gering schleifenden NBR Dichtscheiben (SPCC verstärkt) (ähnlich 2RS / 2RSR / 2RS1 / LLU / DDU / LBB). Schreiben Sie uns, falls Sie die Lager nur einseitig gedichetet möchten. Die Breite der Lager beträgt dann weiterhin b = 7 mm. Die Dichtscheiben sind blau:
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des MR 16277 2RS / 16277RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 16277-2RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 16*27*7 mm.
1. Kugellager Innendurchmesser 16 mm
2. Kugellager Außendurchmesser 27 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
16277rs / 16277 2RSR / 16277 RSR / 16277 LLU / 16277 LLB / MR16277 2RS / 16277 2RS1 VRS / MR16277-RS-
