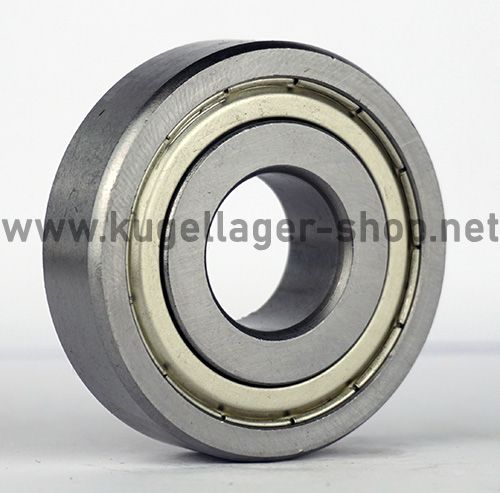

1638Z / 1638DS Kugellager Sondergröße (Einseitige Metallabdeckung, gefettet)
Rillenkugellager - 19.05x50.8x14.28 mm (bzw. 50.8x19.05x14.28 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 1638
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28391
9,50 €
7,98 €
| Menge | Preis je |
|---|---|
| 4 + | 8,55 € 7,18 € |
| 10 + | 7,60 € 6,39 € |
| Artikelnummer | 28391 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Zölliges Kugellager (Inch-Maße) |
| Abmessungen (mm) - Innen x Außen x Breite | 19.05 x 50.8 x 14.28 mm |
| Abdeckung | Z: Einseitige Spaltdichtung (kein Kontakt zum Innenring), andere Seite offen |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 19.05 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 50.8 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 14.28 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 3/4 |
| Außendurchmesser (Zoll) | 2 |
| Breite (Zoll) | 9/16 |
Datenblatt zur Type 1638Z / 1638DS Kugellager Sondergröße (Einseitige Metallabdeckung, gefettet) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 19.05 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.04 mm bis max. 19.05 mm. D = Außendurchmesser: 50.8 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 50.787 mm bis max. 50.8 mm. B = Breite: 14.28 mm (zur Breite = 14.28 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 19.05x50.8x14.28 mm / 19.05x50.8x14.28mm (Innen x Außen x Breite) bzw. 50.8x19.05x14.28 mm / 50.8x19.05x14.28mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.905 cm, Außendurchmesser = 5.08 cm , Breite = 1.428 cm. |
Lagerluft und AxialspielDie Type 1638Z / 1638DS Kugellager Sondergröße (Einseitige Metallabdeckung, gefettet) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 1638Z / 1638DS Kugellager Sondergröße (Einseitige Metallabdeckung, gefettet) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 1638 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 1638 EMQ (Elektromotoren Qualität): 3. 1638 Industriequalität / Standard: 4. SS / S / W 1638 Edelstahl rostfrei 5. KER / CE 1638 Keramiklager Si3N4 / ZRO2* 6. FC 1638 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 1638 * (Hinweis: Keramik Kugellager 1638 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 1638 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 1638 haben die maximale Anzahl an Kugeln ( 1638 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 1638VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR1638 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC1638 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 1638Z / 1638DS Kugellager Sondergröße (Einseitige Metallabdeckung, gefettet) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
1638Z Kugellager zöllig - 19.05 x 50.8 x 14.28 mm (ID x AD x B) - 1638 zölliges Rillenkugellager mit Inch-Size
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges, zölliges Rillenkugellager mit Zoll / Inch Abmessung
- Hinweis: Hierbei handelt es sich um ein zölliges Lager mit Inch Abmessung. Die Lager werden deshalb manchmal falsch abgemessen mit 19x51x14 mm (51x19x14 mm) bzw. 19x50x14 mm (50x19x14 mm). Die tatsächliche Abmessung ist ID 19.05 mm (gleich 3/4 Zoll bzw. 0.75"), AD 50.8 mm (gleich 2 Zoll bzw. 2.0"), B 14.28 mm (gleich 9/16 Zoll bzw. 0.5625").
- Zolltarifnummer: 84821090
- Einseitige Metallabdeckung, die andere Seite ist offen (man sieht die Kugeln) und das Lager ist wartungsfrei mit Fett geschmiert.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 19.05x50.8x14.28 mm
- Abmessung Außen x Innen x Breite: 50.8x19.05x14.28 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 1638 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Bitte beachten Sie, dass Kugellager mit zölligen Abmessungen krumme Werte haben und Nachkommastellen relevant sind. Bitte achten Sie deshalb genau auf diese Abmessungen. Danach wird das Maß der 1638Z wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 19.05*50.8*14.28 mm.
Rillenkugellager Innendurchmesser 19.05 mm bzw. 3/4 Inch-Zoll
Rillenkugellager Aussendurchmesser 50.8 mm bzw. 2 Inch-Zoll
Rillenkugellager Breite 14.28 mm bzw. 9/16 Inch-Zoll
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 1638Z also 50.8*19.05*14.28 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
