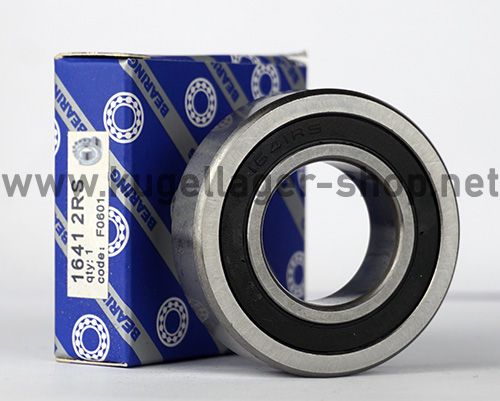

1641 2RS (1641RS zölliges Lager 1" Zoll/Inch)
Rillenkugellager - 25.4x50.8x14.28 mm (bzw. 50.8x25.4x14.28 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 1641
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29248
6,50 €
5,46 €
| Menge | Preis je |
|---|---|
| 4 + | 5,85 € 4,92 € |
| 10 + | 5,20 € 4,37 € |
| Artikelnummer | 29248 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Zölliges Kugellager (Inch-Maße) |
| Abmessungen (mm) - Innen x Außen x Breite | 25.4 x 50.8 x 14.28 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25.4 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 50.8 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 14.28 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1 |
| Außendurchmesser (Zoll) | 2 |
| Breite (Zoll) | 9/16 |
Datenblatt zur Type 1641 2RS (1641RS zölliges Lager 1" Zoll/Inch) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25.4 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 25.39 mm bis max. 25.4 mm. D = Außendurchmesser: 50.8 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 50.787 mm bis max. 50.8 mm. B = Breite: 14.28 mm (zur Breite = 14.28 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25.4x50.8x14.28 mm / 25.4x50.8x14.28mm (Innen x Außen x Breite) bzw. 50.8x25.4x14.28 mm / 50.8x25.4x14.28mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.54 cm, Außendurchmesser = 5.08 cm , Breite = 1.428 cm. |
Lagerluft und AxialspielDie Type 1641 2RS (1641RS zölliges Lager 1" Zoll/Inch) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 1641 2RS (1641RS zölliges Lager 1" Zoll/Inch) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 1641 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 1641 EMQ (Elektromotoren Qualität): 3. 1641 Industriequalität / Standard: 4. SS / S / W 1641 Edelstahl rostfrei 5. KER / CE 1641 Keramiklager Si3N4 / ZRO2* 6. FC 1641 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 1641 * (Hinweis: Keramik Kugellager 1641 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 1641 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 1641 haben die maximale Anzahl an Kugeln ( 1641 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 1641VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR1641 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC1641 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 1641 2RS (1641RS zölliges Lager 1" Zoll/Inch) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
1641 2RS Kugellager zöllig - 25.4 x 50.8 x 14.28 mm (ID x AD x B) - 1641RS zölliges Rillenkugellager mit Inch-Size
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges, zölliges Rillenkugellager mit Zoll / Inch Abmessung
- Hinweis: Es handelt sich hierbei um ein zölliges Kugellager. Dieses wird auf einer Schieblehre häufig falsch abgelesen z.B. 25x50x14 mm (50x25x12 mm) bzw. 25x51x14 mm (51x25x14 mm). Das tatsächliche Maß is 25.4 mm ID (gleich 1 Zoll), 50.8 mm AD (gleich 2 Zoll) und 14.288 mm B (gleich 9/16 Zoll).
- Zolltarifnummer: 84821090
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 25.4x50.8x14.28 mm
- Abmessung Außen x Innen x Breite: 50.8x25.4x14.28 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 1641RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Bitte beachten Sie, dass Kugellager mit zölligen Abmessungen krumme Werte haben und Nachkommastellen relevant sind. Bitte achten Sie deshalb genau auf diese Abmessungen. Danach wird das Maß der 1641 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25.4*50.8*14.28 mm.
Rillenkugellager Innendurchmesser 25.4 mm bzw. 1 Inch-Zoll
Rillenkugellager Aussendurchmesser 50.8 mm bzw. 2 Inch-Zoll
Rillenkugellager Breite 14.28 mm bzw. 9/16 Inch-Zoll
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 1641 2RS also 50.8*25.4*14.28 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: CQ GmbH - Aurel FlubacherAdresse: Waiblinger Str. 53, Fellbach, 70734, DE
E-Mail: info@cq-gmbh.de
Tel.: +49 711 90 65 60 80
Sicherheitshinweise
- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
