1937 2RS / MR1937-2RS

Datenblatt zur Type 1937 2RS / MR1937-2RS (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 19.05 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.042 mm bis max. 19.05 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 9 mm (zur Breite = 9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 19.05x37x9 mm / 19.05x37x9mm (Innen x Außen x Breite) bzw. 37x19.05x9 mm / 37x19.05x9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.905 cm, Außendurchmesser = 3.7 cm , Breite = 0.9 cm.

Lagerluft und Axialspiel Die Type 1937 2RS / MR1937-2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type 1937 2RS / MR1937-2RS entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 1937 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 6380 N Statische Tragzahl [radial]: 3680 N 2. 1937 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 5423 N Statische Tragzahl [radial]: 3422.4 N 3. 1937 Industriequalität / Standard: Dynamische Tragzahl [radial]: 5104 N Statische Tragzahl [radial]: 3312 N 4. SS / S / W 1937 Edelstahl rostfrei Dynamische Tragzahl [radial]: 4466 N Statische Tragzahl [radial]: 2944 N 5. KER / CE 1937 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 3636.6 N Statische Tragzahl [radial]: 2244.8 N 6. FC 1937 MAX / VRS ** Dynamische Tragzahl [radial]: 7975 N Statische Tragzahl [radial]: 6624 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 1937 Dynamische Tragzahl [radial]: 4147 N Statische Tragzahl [radial]: 2944 N * (Hinweis: Keramik Kugellager 1937 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 1937 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 1937 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY1937 2RS. ** (Hinweis: Vollkugellager 1937 haben die maximale Anzahl an Kugeln ( 1937 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 1937VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR1937 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC1937 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 1937 2RS / MR1937-2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

1937 2RS / 1937RS (= MR1937-2RS) SPEED Kugellager zöllig

Maße 19,05x37x9 mm (Innen x Außen x Breite) / Zoll-Maß Innendurchmesser = 3/4" Inch

- Industrielager mit 11 STÜCK Präzisionskugeln G-10, ISO-P0 konform, entsprechend ABEC Rundheit-Genauigkeit Toleranz 0.0075 mm. Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X

- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett SINOPEC HTHS. Dieses führt zu einer besseren Leistung als konventionelle Fette und gewährleistet Schutz gegenüber vorzeitiger Korrosion oder Verschleißbildung der Kugeln und Ringe des Lagers und schützt gleichzeitig bei Eindringen von (Spritz-)Wasser.

- Beidseitig Kunststoffdichtscheiben aus Stahlblech-verstärktem NBR (2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützen die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager 1937 nur einseitig gedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 9 mm.

- Gefertigt aus hochreinem und gehärtetem 100Cr6 Wälzlagerstahl mit Chrom-Legierung, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.



Einsatzgebiet u.a. BMX Spanish S-Typ Tretlager ("Spainish S-Type BMX bottom bracket bearing").



Hinweis: Wie bestimme ich die Maße?

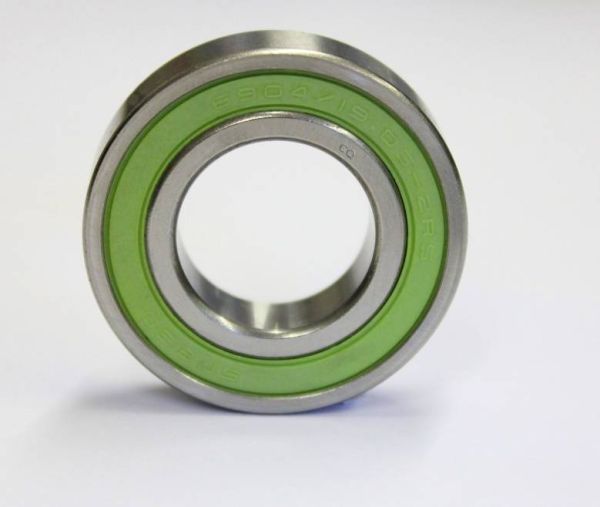

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 1937 2RS / 1937RS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 1937 2RS / 1937RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 19,05*37*9 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

1937RS1 / 1937-2RS1 / 19372RS1 / 1937-RS1

Umschlüsselung FAG / INA:

1937RSR / 1937-2RSR / 19372RSR / 1937-RSR

Umschlüsselung NSK:

1937DU / 1937-DDU / 1937DDU / 1937-DU

Umschlüsselung NTN:

1937LU / 1937-LLU / 1937LLU / 1937-LU

Umschlüsselung SNR / EZO / NKE:

1937E / 1937-EE / 1937EE / 1937-E

Sonstige alternative Bezeichnungen:

1937rs / 1937 LLB / MR1937 2RS / 1937 2RS1 VRS / MR1937-RS / 1937.2RSJ1 / 1937DC / 1937RSJ1 / 1937RS / MR1937-2RS / MR1937-2RS
