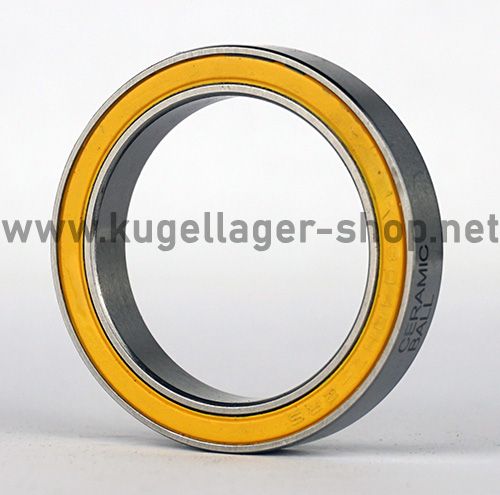

3040H7 2RS CB (CB = Hybridlager mit Keramikkugeln)
Rillenkugellager - 30x40x7 mm (bzw. 40x30x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3040H7
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28922
15,00 €
12,61 €
| Menge | Preis je |
|---|---|
| 2 + | 14,25 € 11,97 € |
| 4 + | 13,20 € 11,09 € |
| 10 + | 12,00 € 10,08 € |
| Artikelnummer | 28922 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Hybridlager mit Keramikkugeln |
| Abmessungen (mm) - Innen x Außen x Breite | 30 x 40 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Si3N4: Schwarzes Keramik (88% Si3N4 / 4% Al2O3 / 4% Y2O3 / 4% andere Materialien); Güteklasse: G10 (Präzisionskugeln); Härte: 75 ~ 80 HRC; 1050° C max. |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 40 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,1811023622 |
| Außendurchmesser (Zoll) | 1,5748031496 |
| Breite (Zoll) | 0,2755905512 |
Datenblatt zur Type 3040H7 2RS CB (CB = Hybridlager mit Keramikkugeln) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 30 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. D = Außendurchmesser: 40 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.991 mm bis max. 40 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x40x7 mm / 30x40x7mm (Innen x Außen x Breite) bzw. 40x30x7 mm / 40x30x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 4 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 3040H7 2RS CB (CB = Hybridlager mit Keramikkugeln) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3040H7 2RS CB (CB = Hybridlager mit Keramikkugeln) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 3040H7 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3040H7 EMQ (Elektromotoren Qualität): 3. 3040H7 Industriequalität / Standard: 4. SS / S / W 3040H7 Edelstahl rostfrei 5. KER / CE 3040H7 Keramiklager Si3N4 / ZRO2* 6. FC 3040H7 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3040H7 * (Hinweis: Keramik Kugellager 3040H7 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3040H7 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3040H7 haben die maximale Anzahl an Kugeln ( 3040H7 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3040H7VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3040H7 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3040H7 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3040H7 2RS CB (CB = Hybridlager mit Keramikkugeln) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
3040H7 2RS CB Hybrid Kugellager mit Keramikkugeln - 30 x 40 x 7 mm (ID x AD x B) - CB 30407-2RS Hybrid-Keramiklager
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager - Nicht-genormtes Sonderlager
- Die Kugellager haben Keramikkugeln aus Siliciumnitrid (Si3N4).
- Zolltarifnummer: 84821090
- CB = Ceramic Balls - Kugeln v. Kugellager aus Keramik (Si3N4).
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 30x40x7 mm
- Abmessung Außen x Innen x Breite: 40x30x7 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Hybrid Wälzlager / Hybrid Rillenkugellager CB 30407-2RS abweichen)
Messen Sie das Hybrid-Kugellager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Dann wird das Maß der 3040H7 2RS CB wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30*40*7 mm.
Hybrid-Kugellager Innendurchmesser 30 mm
Hybrid-Kugellager Aussendurchmesser 40 mm
Hybrid-Kugellager Breite 7 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 3040H7 2RS CB also 40*30*7 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: CQ GmbH - Aurel FlubacherAdresse: Waiblinger Str. 53, Fellbach, 70734, DE
E-Mail: info@cq-gmbh.de
Tel.: +49 711 90 65 60 80
Sicherheitshinweise
- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
