304111 2RS (Flanschlager)
Rillenkugellager - 30x41x11 mm (bzw. 41x30x11 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 304111
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24852-V
13,40 €
11,26 €
| Menge | Preis je |
|---|---|
| 2 + | 12,70 € 10,67 € |
| 4 + | 11,50 € 9,66 € |
| 10 + | 11,00 € 9,24 € |
| Artikelnummer | 24852-V |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 30 x 41 x 11 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 41 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 11 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,1811 |
| Außendurchmesser (Zoll) | 1,61417 |
| Breite (Zoll) | 0,43307 |
Datenblatt zur Type 304111 2RS (Flanschlager) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 30 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 11 mm (zur Breite = 11 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x41x11 mm / 30x41x11mm (Innen x Außen x Breite) bzw. 41x30x11 mm / 41x30x11mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 4.1 cm , Breite = 1.1 cm. |
Lagerluft und AxialspielDie Type 304111 2RS (Flanschlager) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 304111 2RS (Flanschlager) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 304111 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 304111 EMQ (Elektromotoren Qualität): 3. 304111 Industriequalität / Standard: 4. SS / S / W 304111 Edelstahl rostfrei 5. KER / CE 304111 Keramiklager Si3N4 / ZRO2* 6. FC 304111 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 304111 * (Hinweis: Keramik Kugellager 304111 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 304111 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 304111 haben die maximale Anzahl an Kugeln ( 304111 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 304111VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR304111 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC304111 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 304111 2RS (Flanschlager) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

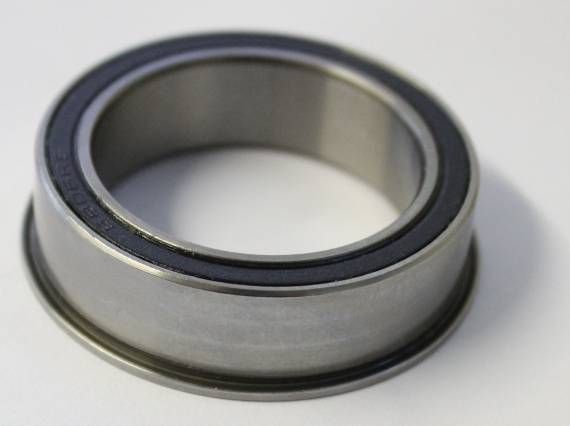

Kugellager mit Flansch am Außenring: 30x41x11 mm bzw. 41x30x11 mm) + 3mm abstehender Außenring; u.a. als MTB Kurbellager z.B. für YETI SB150 (2019)
Abmessung Außen x Innen x Breite = 41 x 30 x 11 mm (30x41x11 mm zzgl. 3 mm Außenringflansch = 44 mm Außendurchmesser)
(Außendurchmesser / Außendurchmesser mit Flansch x Innendurchmesser x Breite)
aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6 mit extra starkem Nylon-Käfig
Mit starken Dichtungen und stark gefettet.
HINWEIS: Dieses Lager gibt es mit verschiedenen Breiten (die am Häufigsten verwendete ist 11 mm wie in diesem Angebot):
- Dieses Angebot mit Abmessung 30 x 41/44 x 11 mm
- Mit Breite = 10,2 mm - FD6806 2RSV H10.20 - Abmessung Innen x Außen x Breite : 30 x 41/44 x 10.2 mm finden Sie hier: https://www.kugellager-shop.net/fd6806-2rsv-h10-2-tretlager-kugellager-mit-flansch.html
- Mit Breite = 12,6 mm - FD6806 2RSV H12.60 mit Abmessung: 30 x 41/44 x 12.6 mm finden Sie hier: https://www.kugellager-shop.net/fd6806-2rsv-h12-6-tretlager-kugellager-mit-flansch.html
Einsatzgebiet u.a. als Tretlager für YETI SB150 (Version 2019 ff.)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 304111 2RS / 304111 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 30x41x11 mm folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30*41*11 mm.
1. Kugellager Innendurchmesser 30 mm
2. Kugellager Außendurchmesser 41 mm (41 mm ohne Flansch / 44 mm mit Flansch)
3. Kugellager Breite 11 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
304111 DDU / 304111DUUmschlüsselung NTN:
304111 LLU / 304111LU / 304111 LLB / 304111LBUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
304111-V 2RS / 304111 2RSV / 304111 2RS / 304111 2RS / 304111V 2RS / 3041112RS / 6806 bzw. 61806 Sonderanfertigung304111 VRS / 304111 VRS / 304111RSV / 304111 RSV / 304111RS / 304111 RS
