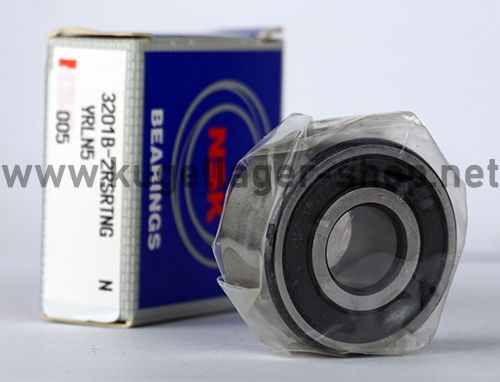

3201-B-2RSR TNG NSK / 3201B-2RSRTNG NSK (Made in Germany)
Schrägkugellager - 12x32x15.9 mm (bzw. 32x12x15.9 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3201
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28699
18,00 €
15,13 €
| Menge | Preis je |
|---|---|
| 4 + | 17,10 € 14,37 € |
| 10 + | 16,20 € 13,61 € |
| Artikelnummer | 28699 |
|---|---|
| Hersteller | NSK |
| Zolltarifnummer | 84821090 |
| Bauart | Schrägkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 32 x 15.9 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 32 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 15.9 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,4724409449 |
| Außendurchmesser (Zoll) | 1,2598425197 |
| Breite (Zoll) | 0,625984252 |
Datenblatt zur Type 3201-B-2RSR TNG NSK / 3201B-2RSRTNG NSK (Made in Germany) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 32 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 31.991 mm bis max. 32 mm. B = Breite: 15.9 mm (zur Breite = 15.9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x32x15.9 mm / 12x32x15.9mm (Innen x Außen x Breite) bzw. 32x12x15.9 mm / 32x12x15.9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 3.2 cm , Breite = 1.59 cm. |
Lagerluft und AxialspielDie Type 3201-B-2RSR TNG NSK / 3201B-2RSRTNG NSK (Made in Germany) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3201-B-2RSR TNG NSK / 3201B-2RSRTNG NSK (Made in Germany) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 3201 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3201 EMQ (Elektromotoren Qualität): 3. 3201 Industriequalität / Standard: 4. SS / S / W 3201 Edelstahl rostfrei 5. KER / CE 3201 Keramiklager Si3N4 / ZRO2* 6. FC 3201 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3201 * (Hinweis: Keramik Kugellager 3201 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3201 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3201 haben die maximale Anzahl an Kugeln ( 3201 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3201VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3201 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3201 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3201-B-2RSR TNG NSK / 3201B-2RSRTNG NSK (Made in Germany) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
NSK 3201-B-2RSR TNG Schrägkugellager - 12 x 32 x 15.9 mm (ID x AD x B) - 3201B-2RSRTNG Kugellager
HINWEIS: Die Lager 3201-B-2RSR TNG NSK sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Radial-Schrägkugellager - Schrägkugellager zweireihig nach DIN 628 (Doppelreihiges Schrägkugellager)
- EAN: / Zolltarifnummer: 84821090 / Marke: NSK
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- B = Druckwinkel 25°, 2RSR = Beidseitige Kontaktdichtungen, TNG = Nylonkäfig. Alternativbezeichnung 5201-B-2RSR-TNG. Die Dichtungen sind 6201 RSR gezeichnet, die Lager sind 3201B2RSRTNG E GERMANY NSK gezeichnet.
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 10300 N / statisch: 5600 N
- Grenzdrehzahl: 15000 u/min
- Abmessung Innen x Außen x Breite: 12x32x15.9 mm
- Abmessung Außen x Innen x Breite: 32x12x15.9 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 3201B-2RSRTNG abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 3201-B-2RSR TNG NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*32*15.9 mm.
NSK Schrägkugellager Innendurchmesser 12 mm
NSK Schrägkugellager Aussendurchmesser 32 mm
NSK Schrägkugellager Breite 15.9 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 3201-B-2RSR TNG also 32*12*15.9 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
