3307 2RS

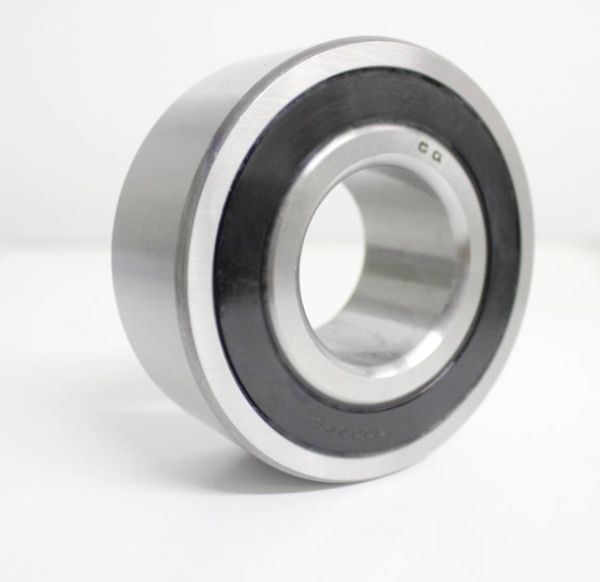

Schrägkugellager - 35x80x34.9 mm (bzw. 80x35x34.9 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3307
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
23565
14,50 €
12,18 €
| Menge | Preis je |
|---|---|
| 4 + | 14,00 € 11,76 € |
| 10 + | 13,40 € 11,26 € |
| 50 + | 13,00 € 10,92 € |
| 100 + | 12,50 € 10,50 € |
| Artikelnummer | 23565 |
|---|---|
| Bauart | Schrägkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 35 x 80 x 34.9 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 35 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 80 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 34.9 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,37795 |
| Außendurchmesser (Zoll) | 3,1496 |
| Breite (Zoll) | 1,374 |
Datenblatt zur Type 3307 2RS (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 35 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.988 mm bis max. 35 mm. D = Außendurchmesser: 80 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 79.987 mm bis max. 80 mm. B = Breite: 34.9 mm (zur Breite = 34.9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x80x34.9 mm / 35x80x34.9mm (Innen x Außen x Breite) bzw. 80x35x34.9 mm / 80x35x34.9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 8 cm , Breite = 3.49 cm. |
Lagerluft und AxialspielDie Type 3307 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3307 2RS entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 3307 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3307 EMQ (Elektromotoren Qualität): 3. 3307 Industriequalität / Standard: 4. SS / S / W 3307 Edelstahl rostfrei 5. KER / CE 3307 Keramiklager Si3N4 / ZRO2* 6. FC 3307 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3307 * (Hinweis: Keramik Kugellager 3307 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3307 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3307 haben die maximale Anzahl an Kugeln ( 3307 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3307VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3307 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3307 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3307 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Schrägkugellager 3307 - 35x80x34,9 mm
Dichtungsvarianten: Lager 3307
- Beidseitig mit Stahlblechabdeckung: 3307 2RS- Einseitig mit Stahlblechabdeckung: 3307 RS - 3307rs
- Offen: Kugellager 3307
Weitere Bezeichnungen: 5308 2RS / 5308rs
Starker 'TN' Käfig aus glasfaserverstärktem Polyamid (TN), der die Kugeln auf Position hält und dem Lager zusätzliche Stabilität und Tragfähigkeit verleiht.
Geänderte Innenkonstruktion B: Druckwinkel 40° / Außenmaß unverändert.
Befettung Chevron SRI 2:
Anhaftung und Verschleißhemmung: Sehr gut
Geräuschunterdrückung: Gut (Niedrige Drehzahlen) - Durchschnittlich (Hohe Drehzahlen)
FDA Lebensmittelindustrie Konformität: Nein
Temperaturbereich: -30°C/+150°C
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
3307rs / 3307 rs / 3307-
