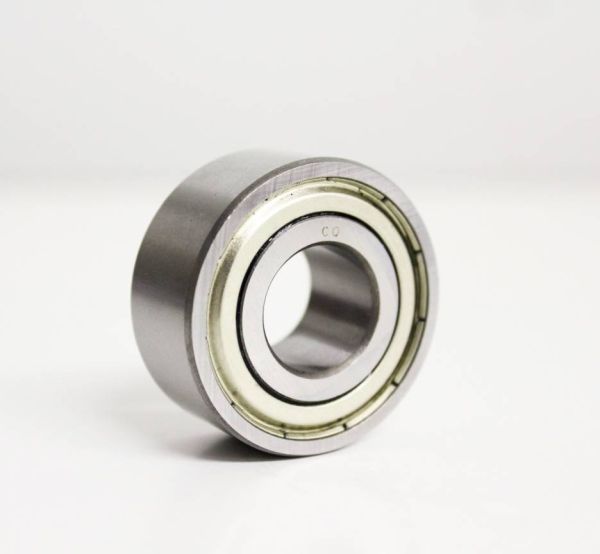

3308 ZZ
Schrägkugellager - 40x90x36.5 mm (bzw. 90x40x36.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3308
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
23564
17,00 €
14,29 €
| Menge | Preis je |
|---|---|
| 4 + | 16,30 € 13,70 € |
| 10 + | 15,50 € 13,03 € |
| 50 + | 15,00 € 12,61 € |
| 100 + | 14,70 € 12,35 € |
| Artikelnummer | 23564 |
|---|---|
| Bauart | Schrägkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 90 x 36.5 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 90 |
| Außendurchmesser Toleranz | +0 / -0.015 mm |
| Breite (mm) | 36.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,5748 |
| Außendurchmesser (Zoll) | 3,5433 |
| Breite (Zoll) | 1,437 |
Datenblatt zur Type 3308 ZZ (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.988 mm bis max. 40 mm. D = Außendurchmesser: 90 mm ( +0 / -0.015 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 89.985 mm bis max. 90 mm. B = Breite: 36.5 mm (zur Breite = 36.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x90x36.5 mm / 40x90x36.5mm (Innen x Außen x Breite) bzw. 90x40x36.5 mm / 90x40x36.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 9 cm , Breite = 3.65 cm. |
Lagerluft und AxialspielDie Type 3308 ZZ hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3308 ZZ entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 3308 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3308 EMQ (Elektromotoren Qualität): 3. 3308 Industriequalität / Standard: 4. SS / S / W 3308 Edelstahl rostfrei 5. KER / CE 3308 Keramiklager Si3N4 / ZRO2* 6. FC 3308 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3308 * (Hinweis: Keramik Kugellager 3308 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3308 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3308 haben die maximale Anzahl an Kugeln ( 3308 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3308VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3308 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3308 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3308 ZZ als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Schrägkugellager 3308 - 40x90x36,5 mm
Dichtungsvarianten: Lager 3308
- Beidseitig mit Stahlblechabdeckung: 3308 ZZ- Einseitig mit Stahlblechabdeckung: 3308 Z - 3308z
- Offen: Kugellager 3308
Weitere Bezeichnungen: 5308 ZZ / 5308z
Starker 'TN' Käfig aus glasfaserverstärktem Polyamid (TN), der die Kugeln auf Position hält und dem Lager zusätzliche Stabilität und Tragfähigkeit verleiht.
Geänderte Innenkonstruktion B: Druckwinkel 40° / Außenmaß unverändert.
Befettung Chevron SRI 2:
Anhaftung und Verschleißhemmung: Sehr gut
Geräuschunterdrückung: Gut (Niedrige Drehzahlen) - Durchschnittlich (Hohe Drehzahlen)
FDA Lebensmittelindustrie Konformität: Nein
Temperaturbereich: -30°C/+150°C
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
3308z / 3308zz / 3308-
