3309-BD-XL-TVH FAG

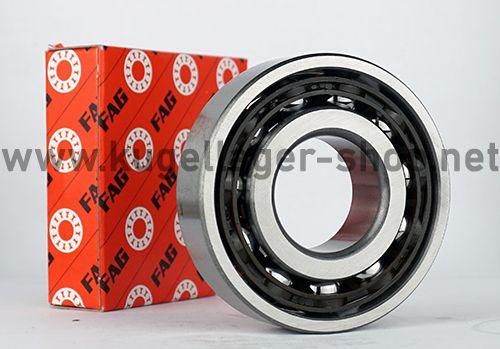

Schrägkugellager - 45x100x39.7 mm (bzw. 100x45x39.7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3309
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
21079
90,00 €
75,63 €
| Menge | Preis je |
|---|---|
| 4 + | 85,50 € 71,85 € |
| 10 + | 81,00 € 68,07 € |
| Artikelnummer | 21079 |
|---|---|
| Hersteller | FAG |
| EAN | 4012802405002 |
| Zolltarifnummer | 84821090 |
| Bauart | Schrägkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 45 x 100 x 39.7 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.023 mm |
| Innendurchmesser (mm) | 45 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 100 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 39.7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,7716535433 |
| Außendurchmesser (Zoll) | 3,937007874 |
| Breite (Zoll) | 1,562992126 |
Datenblatt zur Type 3309-BD-XL-TVH FAG (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 45 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 44.99 mm bis max. 45 mm. D = Außendurchmesser: 100 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 99.987 mm bis max. 100 mm. B = Breite: 39.7 mm (zur Breite = 39.7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 45x100x39.7 mm / 45x100x39.7mm (Innen x Außen x Breite) bzw. 100x45x39.7 mm / 100x45x39.7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.5 cm, Außendurchmesser = 10 cm , Breite = 3.97 cm. |
Lagerluft und AxialspielDie Type 3309-BD-XL-TVH FAG hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3309-BD-XL-TVH FAG entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 3309 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3309 EMQ (Elektromotoren Qualität): 3. 3309 Industriequalität / Standard: 4. SS / S / W 3309 Edelstahl rostfrei 5. KER / CE 3309 Keramiklager Si3N4 / ZRO2* 6. FC 3309 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3309 * (Hinweis: Keramik Kugellager 3309 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3309 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3309 haben die maximale Anzahl an Kugeln ( 3309 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3309VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3309 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3309 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3309-BD-XL-TVH FAG als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
FAG 3309-BD-XL-TVH Schrägkugellager - 45 x 100 x 39.7 mm (ID x AD x B) - 3309-B-TVH Kugellager
HINWEIS: Die Lager 3309-BD-XL-TVH FAG sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Radial-Schrägkugellager - Schrägkugellager zweireihig nach DIN 628 (Doppelreihiges Schrägkugellager)
- EAN: 4012802405002 / Zolltarifnummer: 84821090 / Marke: FAG
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Grenzdrehzahl gilt für Fettschmierung (Ölschmierung höher).
- Nachsetzzeichen XL = Neue Generation X-Life, B = Keine Schmiernut, D = Verbesserte Innenkonstruktion, TVH = Nylonkäfig.
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 72000 N / statisch: 54000 N
- Grenzdrehzahl: 7300 u/min
- Abmessung Innen x Außen x Breite: 45x100x39.7 mm
- Abmessung Außen x Innen x Breite: 100x45x39.7 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 3309-B-TVH abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 3309-BD-XL-TVH FAG wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 45*100*39.7 mm.
FAG Schrägkugellager Innendurchmesser 45 mm
FAG Schrägkugellager Aussendurchmesser 100 mm
FAG Schrägkugellager Breite 39.7 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 3309-BD-XL-TVH also 100*45*39.7 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
