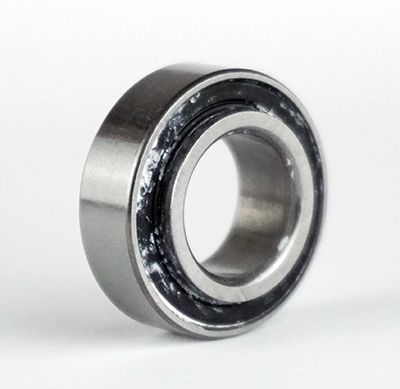

37802VRS MAX (37802-2RS-MAX)
Vollkugeliges Rillenkugellager - 12.7x24x8.5 mm (bzw. 24x12.7x8.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 37802
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27625
13,90 €
11,68 €
| Menge | Preis je |
|---|---|
| 4 + | 13,00 € 10,92 € |
| 8 + | 11,90 € 10,00 € |
| Artikelnummer | 27625 |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Lager mit abstehendem Innenring |
| Abmessungen (mm) - Innen x Außen x Breite | 12.7 x 24 x 8.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12.7 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 8.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1/2“ |
| Außendurchmesser (Zoll) | 0,944882 |
| Breite (Zoll) | 0,334646 |
Datenblatt zur Type 37802VRS MAX (37802-2RS-MAX) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12.7 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 12.693 mm bis max. 12.7 mm. D = Außendurchmesser: 24 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. B = Breite: 8.5 mm (zur Breite = 8.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12.7x24x8.5 mm / 12.7x24x8.5mm (Innen x Außen x Breite) bzw. 24x12.7x8.5 mm / 24x12.7x8.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.27 cm, Außendurchmesser = 2.4 cm , Breite = 0.85 cm. |
Lagerluft und AxialspielDie Type 37802VRS MAX (37802-2RS-MAX) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 37802VRS MAX (37802-2RS-MAX) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 37802 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 37802 EMQ (Elektromotoren Qualität): 3. 37802 Industriequalität / Standard: 4. SS / S / W 37802 Edelstahl rostfrei 5. KER / CE 37802 Keramiklager Si3N4 / ZRO2* 6. FC 37802 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 37802 * (Hinweis: Keramik Kugellager 37802 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 37802 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 37802 haben die maximale Anzahl an Kugeln ( 37802 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 37802VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR37802 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC37802 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 37802VRS MAX (37802-2RS-MAX) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
37802VRS MAX (= 37802-2RS-MAX bzw. 37802V-2RS MAX-E)
- Zölliges Sonderlager mit einseitig verlängertem Innenring (von 7 auf 8.5 mm)
- Doppelreihiges, vollkugeliges Lager (kein Käfig, maximale Anzahl an Kugeln für Stellen mit hoher Last und geringer Drehzahl z.B. MTB Rahmen)
- Beidseitig gedichtet und wartungsfrei gefettet mit Finish Line Teflon
- Abmessung (Innen x Außen x Breite): 12.7mm x 24mm x 7/8.5mm (12.7x24x7/8.5 mm)
- Abmessung (Außen x Innen x Breite): 24mm x 12.7mm x 7/8.5mm (24x12.7x7/8.5 mm)
Einsatzgebiet u.a. für YT Tues 2011 DH (ggf. auch andere YT), Yeti und Zerode Rahmen.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 37802-2RS-MAX abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 37802VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12,7*24*7/8,5 mm.
1. Kugellager Innendurchmesser 12,7 mm (= 1/2")
2. Kugellager Außendurchmesser 24 mm
3. Kugellager Breite 7 mm bzw. 8,5 mm mit Innenring-Verlängerung (Teilweise wird die Gesamtbreite auch als 7/8.44mm angegeben)
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
