3800 2RS H8 / 3800RS-H8
Schrägkugellager - 10x19x8 mm (bzw. 19x10x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3800
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25873
10,70 €
8,99 €
| Menge | Preis je |
|---|---|
| 8 + | 9,70 € 8,15 € |
| 10 + | 9,30 € 7,82 € |
| Artikelnummer | 25873 |
|---|---|
| Bauart | Schrägkugellager |
| Besonderheit | Spezielle Schrägkugellager Ausführung (axial und radial belastbar) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 19 x 8 mm |
| Abdeckung | Beidseitige Gummidichtungen (NBR) mit starkem Kontakt zu den Ringen (Hohe Dichtwirkung, starke Reibung der Dichtung); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 19 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937 |
| Außendurchmesser (Zoll) | 0,74803 |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type 3800 2RS H8 / 3800RS-H8 (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.993 mm bis max. 10 mm. D = Außendurchmesser: 19 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.992 mm bis max. 19 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x19x8 mm / 10x19x8mm (Innen x Außen x Breite) bzw. 19x10x8 mm / 19x10x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 1.9 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type 3800 2RS H8 / 3800RS-H8 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3800 2RS H8 / 3800RS-H8 entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 3800 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3800 EMQ (Elektromotoren Qualität): 3. 3800 Industriequalität / Standard: 4. SS / S / W 3800 Edelstahl rostfrei 5. KER / CE 3800 Keramiklager Si3N4 / ZRO2* 6. FC 3800 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3800 * (Hinweis: Keramik Kugellager 3800 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3800 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3800 haben die maximale Anzahl an Kugeln ( 3800 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3800VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3800 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3800 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3800 2RS H8 / 3800RS-H8 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
3800 2RS / MR 3800RS-H8 (3800 RS H8) Kugellager / Schrägkugellager
Maße 19x10x8 mm (AD x ID x B - Innen: 10 mm / Durchmesser 19mm / 8 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl
- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.
Hinweis: Wie bestimme ich die Maße?

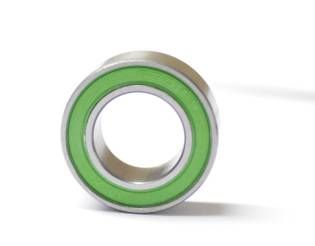

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 3800 2RS / 3800 RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 3800 2RS / 3800 RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*19*8 mm.
1. Kugellager Innendurchmesser 10 mm
2. Kugellager Außendurchmesser 19 mm
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
3800-V 2RS / 3800 2RSV MAX / 3800 2RS / 3800MAX 2RS / 3800V 2RS / 38002RS3800 RS MAX / 3800MAX RS / 3800RSV MAX / 3800MAX RSV / 3800RS MAX / 3800MAX RS
