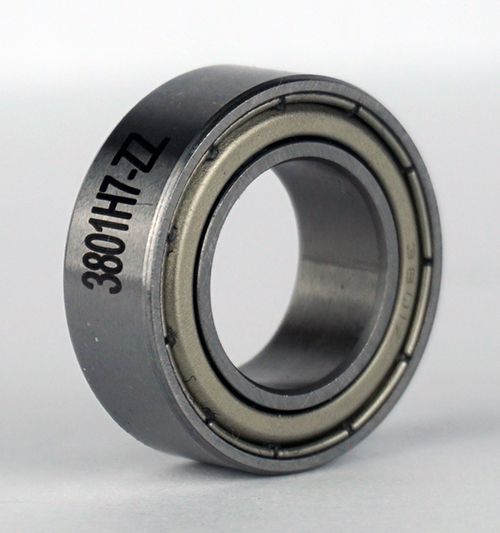

3801 ZZ / 3801Z TN Doppelreihiges Schrägkugellager (Breite 7 mm - 3801H7-ZZ)
Schrägkugellager - 12x21x7 mm (bzw. 21x12x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3801
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
3801ZZ
10,90 €
9,16 €
| Menge | Preis je |
|---|---|
| 4 + | 10,00 € 8,40 € |
| 10 + | 9,50 € 7,98 € |
| Artikelnummer | 3801ZZ |
|---|---|
| Bauart | Schrägkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 21 x 7 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 21 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,47244 |
| Außendurchmesser (Zoll) | 0,82677 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 3801 ZZ / 3801Z TN Doppelreihiges Schrägkugellager (Breite 7 mm - 3801H7-ZZ) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.992 mm bis max. 12 mm. D = Außendurchmesser: 21 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 20.991 mm bis max. 21 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x21x7 mm / 12x21x7mm (Innen x Außen x Breite) bzw. 21x12x7 mm / 21x12x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.1 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 3801 ZZ / 3801Z TN Doppelreihiges Schrägkugellager (Breite 7 mm - 3801H7-ZZ) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3801 ZZ / 3801Z TN Doppelreihiges Schrägkugellager (Breite 7 mm - 3801H7-ZZ) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 3801 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3801 EMQ (Elektromotoren Qualität): 3. 3801 Industriequalität / Standard: 4. SS / S / W 3801 Edelstahl rostfrei 5. KER / CE 3801 Keramiklager Si3N4 / ZRO2* 6. FC 3801 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3801 * (Hinweis: Keramik Kugellager 3801 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3801 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3801 haben die maximale Anzahl an Kugeln ( 3801 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3801VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3801 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3801 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3801 ZZ / 3801Z TN Doppelreihiges Schrägkugellager (Breite 7 mm - 3801H7-ZZ) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
3801 ZZ / 3801 2Z / 3801Z - Schrägkugellager doppelreihig (zweireihiges Schrägkugellager 3801-ZZ TN / 3801-B-2Z-TVH)
- Bauart: Wälzlager - Kugellager - Schrägkugellager - Zweireihige Schrägkugellager 3801
- Abmessung: 12x21x7 mm (Innen x Außen x Breit) bzw. 21x12x7 mm (Außen x Innen x Breite)
- Beidseitig mit Spaltabdeckungen aus Metall (je nach Hersteller bezeichnet als 3801Z / 3801 2Z / 3801 ZZ / 3801-B-2Z-TVH
- Wartungsfrei gefettet
- Das Schrägkugellager nimmt durch die Ausführung als Doppelreihiges Schrägkugellager sowohl radiale, als auch axiale Kräfte in beide Richtungen auf. Zweireihige Schrägkugellager haben keine spezifische Einbaurichtung.
- Gewicht ca. 8 g
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 3801Z / 3801ZZ abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 3801 2Z / 3801-ZZ-TN folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*21*7 mm.
1. Kugellager Innendurchmesser 12 mm
2. Kugellager Außendurchmesser 21 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
3801-2Z-L091 (wobei L091 für ein spezielles Fett steht und 2Z = ZZ = Beidseitige Spaltabdeckungen aus Metall), Alternativ 3801-B-2RZ-TVH und 3801-B-2Z-TVH (wobei 2RZ = Beidseitige Spaltdichtung aus Gummi ohne Berühung zum Innenring, TVH = Nylonkäfig)Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
