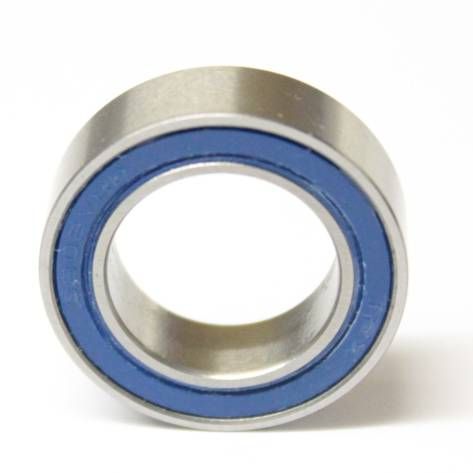

3802 2RS MAX / 3802VRS
Vollkugeliges Schrägkugellager - 15x24x7 mm (bzw. 24x15x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3802
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25875-B
12,70 €
10,67 €
| Menge | Preis je |
|---|---|
| 4 + | 11,40 € 9,58 € |
| 10 + | 9,70 € 8,15 € |
| 50 + | 9,00 € 7,56 € |
| Artikelnummer | 25875-B |
|---|---|
| Bauart | Vollkugeliges Schrägkugellager |
| Besonderheit | Spezielle Schrägkugellager Ausführung (axial und radial belastbar) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 24 x 7 mm |
| Abdeckung | Beidseitige Gummidichtungen (NBR) mit starkem Kontakt zu den Ringen (Hohe Dichtwirkung, starke Reibung der Dichtung); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 0,94488 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 3802 2RS MAX / 3802VRS (Vollkugeliges Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 24 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x24x7 mm / 15x24x7mm (Innen x Außen x Breite) bzw. 24x15x7 mm / 24x15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.4 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 3802 2RS MAX / 3802VRS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3802 2RS MAX / 3802VRS entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 3802 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3802 EMQ (Elektromotoren Qualität): 3. 3802 Industriequalität / Standard: 4. SS / S / W 3802 Edelstahl rostfrei 5. KER / CE 3802 Keramiklager Si3N4 / ZRO2* 6. FC 3802 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3802 * (Hinweis: Keramik Kugellager 3802 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3802 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3802 haben die maximale Anzahl an Kugeln ( 3802 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3802VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3802 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3802 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3802 2RS MAX / 3802VRS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
3802 2RS MAX / MR 3802VRS / 3802 2RSV (3802V-2RS) Kugellager vollkugelig
- Doppelreihiges Schrägkugellager.
- Vollkugelig ohne Käfig mit der maximalen Anzahl an Kugeln. Ca. 40% höhere Belastbarkeit als maßgleiche Käfiglager.
- Beidseitig gedichtet und wartungsfrei gefettet
- Für oszilierende Bewegungen (keine volle Drehung); Hauptsächlich für Mountain-Bike Hinterbauten und Schwingen.
Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike und Maschinen oder sonstige Anwendungen, bei denen herkömmliche Dünnringlager der Baureihe 3802 zu gering dimensioniert sind.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 3802 2RS MAX / 3802 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 3802 MAX 2RS / 3802 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*24*7 mm.
1. Kugellager Innendurchmesser 15 mm
2. Kugellager Außendurchmesser 24 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
3802-V 2RSR / 3802VRSRUmschlüsselung NSK:
3802 DDU MAX / 3802DU MAXUmschlüsselung NTN:
3802 LLU MAX / 3802LU MAXUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
3802-V 2RS / 3802 2RSV MAX / 3802 2RS MAX / 3802MAX 2RS / 3802V 2RS / 38022RS MAX3802 VRS MAX / 3802MAX VRS / 3802RSV MAX / 3802MAX RSV / 3802RS MAX / 3802MAX RS
