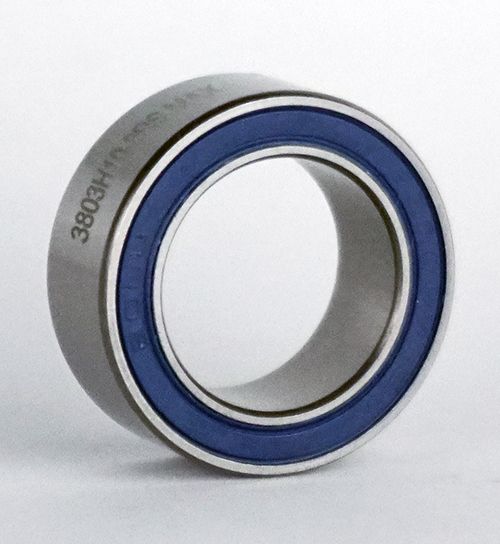

3803 2RS MAX / 3803VRS (= 31803 LLU MAX - Breite 10 mm)

Abmessungen und Toleranzen

d = Innendurchmesser: 17 mm ( +0 / -0.007 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm.

D = Außendurchmesser: 26 mm ( +0 / -0.008 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 25.992 mm bis max. 26 mm.

B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x26x10 mm / 17x26x10mm (Innen x Außen x Breite) bzw. 26x17x10 mm / 26x17x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 2.6 cm , Breite = 1 cm.

Lagerluft und Axialspiel

Die Type 3803 2RS MAX / 3803VRS (= 31803 LLU MAX - Breite 10 mm) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 3803 2RS MAX / 3803VRS (= 31803 LLU MAX - Breite 10 mm) entspricht nachfolgend der Nr. 6

Tragzahlen in der Ausführung:

1. 3803 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 3720 N
Statische Tragzahl [radial]: 3952 N

2. 3803 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 3162 N
Statische Tragzahl [radial]: 3675.36 N

3. 3803 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 2976 N
Statische Tragzahl [radial]: 3556.8 N

4. SS / S / W 3803 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 2604 N
Statische Tragzahl [radial]: 3161.6 N

5. KER / CE 3803 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 2120.4 N
Statische Tragzahl [radial]: 2410.72 N

6. FC 3803 MAX / VRS **
Dynamische Tragzahl [radial]: 4650 N
Statische Tragzahl [radial]: 7113.6 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 3803
Dynamische Tragzahl [radial]: 2418 N
Statische Tragzahl [radial]: 3161.6 N

* (Hinweis: Keramik Kugellager 3803 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3803 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 3803 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY3803 2RS.

** (Hinweis: Vollkugellager 3803 haben die maximale Anzahl an Kugeln ( 3803 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3803VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3803 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3803 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
