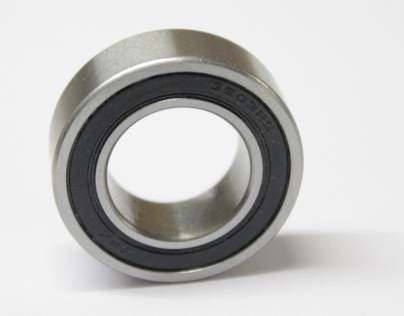

3903 2RS MAX / 3903VRS (3903VRSU)
Vollkugeliges Schrägkugellager - 17x30x10 mm (bzw. 30x17x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3903
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27268
10,80 €
9,08 €
| Menge | Preis je |
|---|---|
| 8 + | 9,50 € 7,98 € |
| 10 + | 9,00 € 7,56 € |
| 15 + | 8,60 € 7,23 € |
| Artikelnummer | 27268 |
|---|---|
| Hersteller | Neutral |
| Bauart | Vollkugeliges Schrägkugellager |
| Besonderheit | Spezielle Schrägkugellager Ausführung (axial und radial belastbar) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 30 x 10 mm |
| Abdeckung | Beidseitige Gummidichtungen (NBR) mit starkem Kontakt zu den Ringen (Hohe Dichtwirkung, starke Reibung der Dichtung); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,3937 |
Datenblatt zur Type 3903 2RS MAX / 3903VRS (3903VRSU) (Vollkugeliges Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 30 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x30x10 mm / 17x30x10mm (Innen x Außen x Breite) bzw. 30x17x10 mm / 30x17x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 3 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type 3903 2RS MAX / 3903VRS (3903VRSU) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3903 2RS MAX / 3903VRS (3903VRSU) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 3903 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3903 EMQ (Elektromotoren Qualität): 3. 3903 Industriequalität / Standard: 4. SS / S / W 3903 Edelstahl rostfrei 5. KER / CE 3903 Keramiklager Si3N4 / ZRO2* 6. FC 3903 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3903 * (Hinweis: Keramik Kugellager 3903 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3903 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3903 haben die maximale Anzahl an Kugeln ( 3903 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3903VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3903 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3903 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3903 2RS MAX / 3903VRS (3903VRSU) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
3903 2RS MAX / MR 3903VRS Kugellager vollkugelig für nicht volle-Drehungen (MTB Aufhängung/Schwinge/Rahmen)
Maße 30x17x10 mm (AD x ID x B - Innen: 17 mm / Durchmesser 30mm / 10 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6
- Vollkugeliges Lager (MAX / VRS / VRSU)
- Mit sehr starken RSU Gummidichtungen auf beiden Seiten
- Doppelreihiges Schrägkugellager für axiale und radiale Belastungen
- Material: 100Cr6
- Mit Finish Line Teflon Fett
- Marke: TPX
Hinweis: Wenn Sie dieses Lager als Tretlager (volle Drehung) einsetzen möchten, empfehlen wir Ihnen die Käfiglager zu nehmen: https://www.kugellager-shop.net/3903-llu-3903rs-2rs-kugellager.html
ANWENDUNGEN: u.a. für Yeti 575 2011-2013 & Yeti 303 RDH 2009-2011 oder andere MTB Schwingen / Rahmen.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 3903 2RS MAX / 3903 VRS VRSU abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 3903 MAX 2RS / 3903 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*30*10 mm.
1. Kugellager Innendurchmesser 17 mm
2. Kugellager Außendurchmesser 30 mm
3. Kugellager Breite 10 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
3903-V 2RS / 3903 2RSV MAX / 3903 2RS / 3903MAX 2RS / 3903V 2RS / 39032RS / 17x30x103903 RS MAX / 3903MAX RS / 3903RSV MAX / 3903MAX RSV / 3903RS MAX / 3903MAX RS
