397508RS [HD169]
Vollkugeliges Rillenkugellager - 39.7x50.8x7.14 mm (bzw. 50.8x39.7x7.14 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 397508
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24008-1
12,00 €
10,08 €
| Menge | Preis je |
|---|---|
| 2 + | 11,00 € 9,24 € |
| 4 + | 10,50 € 8,82 € |
| 8 + | 10,00 € 8,40 € |
| 10 + | 9,00 € 7,56 € |
| 20 + | 7,85 € 6,60 € |
| Artikelnummer | 24008-1 |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 39.7 x 50.8 x 7.14 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 39.7 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 50.8 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7.14 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2“ |
| Breite (Zoll) | 0,281102 |
Datenblatt zur Type 397508RS [HD169] (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 39.7 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.692 mm bis max. 39.7 mm. D = Außendurchmesser: 50.8 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 50.789 mm bis max. 50.8 mm. B = Breite: 7.14 mm (zur Breite = 7.14 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 39.7x50.8x7.14 mm / 39.7x50.8x7.14mm (Innen x Außen x Breite) bzw. 50.8x39.7x7.14 mm / 50.8x39.7x7.14mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.97 cm, Außendurchmesser = 5.08 cm , Breite = 0.714 cm. |
Lagerluft und AxialspielDie Type 397508RS [HD169] hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 397508RS [HD169] entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 397508 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 397508 EMQ (Elektromotoren Qualität): 3. 397508 Industriequalität / Standard: 4. SS / S / W 397508 Edelstahl rostfrei 5. KER / CE 397508 Keramiklager Si3N4 / ZRO2* 6. FC 397508 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 397508 * (Hinweis: Keramik Kugellager 397508 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 397508 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 397508 haben die maximale Anzahl an Kugeln ( 397508 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 397508VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR397508 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC397508 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 397508RS [HD169] als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

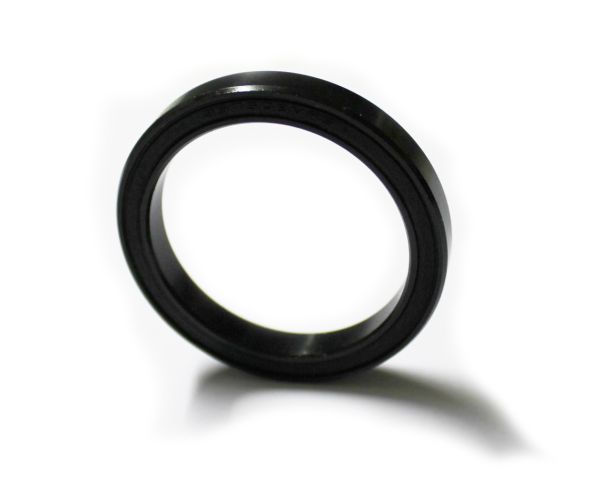

397508RS [HD169] Kugellager für Steuersatz / OHNE FASE bzw. WINKEL / Vollkugeliges Lager aus BO-Stahl (korrosionsbeständiger als normaler Stahl) / Durchmesser 50,8 mm
Maße 50,8x39,7x7,14 mm (Außendurchmesser x Innendurchmesser x Höhe)
- Es handelt sich um ein vollkugeliges Lager, es kann ca. 40-45% mehr Belastung aufnehmen als Käfiglager.
- Mit G-10 Präzisionskugeln
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222
- Beidseitig mit starken Dichtungen in V-Rille
- Gefertigt aus hochreinem und gehärtetem und brüniertem Chromstahl 100Cr6
Einsatzgebiet u.a. Cannondale Lefty Steuersatz, Aufhängung, Drehgelenk, Rahmen ("Pivot Suspension Frame")
(Achtung: Dort gibt es auch ein Lager mit den selben Maßen aber mit Winkel / Fase am Innen und Außenring, das 397508RS [HD169] ist jedoch ohne Winkel!)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 397508RS [HD169] abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 397508 2RS / 397508VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 39,7*50,8*7,14 mm.
1. Kugellager Innendurchmesser 39,7 mm
2. Kugellager Außendurchmesser 50,8 mm
3. Kugellager Breite 7,14 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
