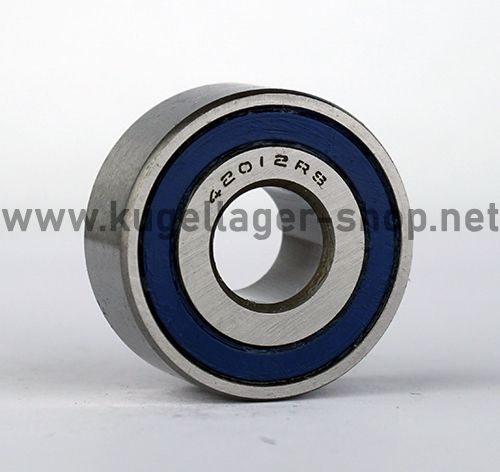

4201 2RS TN (4201RS - Doppelreihiges Rillenkugellager)
Rillenkugellager - 12x32x14 mm (bzw. 32x12x14 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 4201
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
4201RS
6,00 €
5,04 €
| Menge | Preis je |
|---|---|
| 4 + | 5,30 € 4,45 € |
| 10 + | 5,00 € 4,20 € |
| Artikelnummer | 4201RS |
|---|---|
| Hersteller | Neutral |
| Bauart | Rillenkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 32 x 14 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 32 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 14 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,472441 |
| Außendurchmesser (Zoll) | 1,25984 |
| Breite (Zoll) | 0,551181 |
Datenblatt zur Type 4201 2RS TN (4201RS - Doppelreihiges Rillenkugellager) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.992 mm bis max. 12 mm. D = Außendurchmesser: 32 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 31.989 mm bis max. 32 mm. B = Breite: 14 mm (zur Breite = 14 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x32x14 mm / 12x32x14mm (Innen x Außen x Breite) bzw. 32x12x14 mm / 32x12x14mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 3.2 cm , Breite = 1.4 cm. |
Lagerluft und AxialspielDie Type 4201 2RS TN (4201RS - Doppelreihiges Rillenkugellager) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 4201 2RS TN (4201RS - Doppelreihiges Rillenkugellager) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 4201 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 4201 EMQ (Elektromotoren Qualität): 3. 4201 Industriequalität / Standard: 4. SS / S / W 4201 Edelstahl rostfrei 5. KER / CE 4201 Keramiklager Si3N4 / ZRO2* 6. FC 4201 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 4201 * (Hinweis: Keramik Kugellager 4201 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 4201 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 4201 haben die maximale Anzahl an Kugeln ( 4201 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 4201VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR4201 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC4201 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 4201 2RS TN (4201RS - Doppelreihiges Rillenkugellager) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
4201 2RS TN / 4201RS Zweireihiges Rillenkugellager - 12x32x14 mm
Doppelreihige Rillenkugellager (auch Zweireihige Rillenkugellager) haben zwei Laufbahnen und zwei Kugelreihen. Dadurch können die Lager höhere Last (und Kippmoment) aufnehmen als einreihige Rillenkugellager. Das einreihige Pendant 6201 hat nur eine Laufbahn und 10 mm breite. Das zweireihige 4201 hat eine Gesamtbreite von 14 mm und ist entsprechend deutlich kompakter und leichter als zwei nebeneinander gesetzte 6201 Lager.
- Bauart: Wäzlager - Kugellager - Rillenkugellager - Doppelreihiges Rillenkugellager nach DIN625-3
- Nachsetzzeichen: 2RS / RS = Beidseitige Gummidichtungen, TN = Nylonkäfig aus PA66 (glasfaserverstärkt)
- Wartungsfrei gefettet
- Abmessung Innen x Außen x Breite: 12x32x14 mm
- Abmessung Außen x Innen x Breite: 32x12x14 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 4201-2RS-TN abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für das 4201RS Kugellager wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*32*14 mm.
Rillenkugellager Innendurchmesser 12 mm
Rillenkugellager Aussendurchmesser 32 mm
Rillenkugellager Breite 14 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
SKF 4201 ATN9 (offene Ausführung mit Nylonkäfig) - Aktuell im SKF Online-Katalog nicht mit Gummidichtungen gelistet.Umschlüsselung FAG / INA:
4201-BB-TVH (bzw. 4201-BB-TVH-L946 mit Schmierung) aktuell im Medias Katalog nur als offene Ausführung gelistet.Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
4201 Kugellager / Zweireihige Rillenkugellager-
