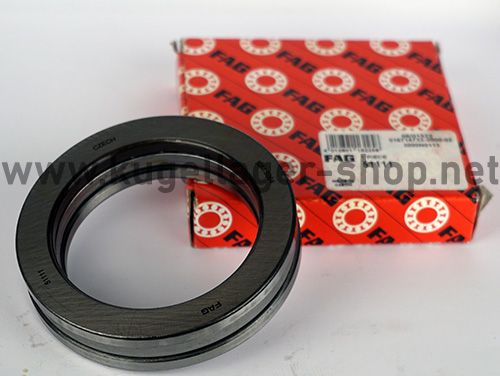

51111 FAG
Axialkugellager (Drucklager) - 55x78x16 mm (bzw. 78x55x16 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 51111
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25437
25,00 €
21,01 €
| Menge | Preis je |
|---|---|
| 4 + | 23,75 € 19,96 € |
| 10 + | 22,50 € 18,91 € |
| Artikelnummer | 25437 |
|---|---|
| Hersteller | FAG |
| EAN | 4012801162258 |
| Zolltarifnummer | 84821090 |
| Bauart | Axialkugellager (Drucklager) |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 55 x 78 x 16 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.008 mm / max.: 0.028 mm |
| Innendurchmesser (mm) | 55 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 78 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 16 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 2,1653543307 |
| Außendurchmesser (Zoll) | 3,0708661417 |
| Breite (Zoll) | 0,6299212598 |
Datenblatt zur Type 51111 FAG (Axialkugellager (Drucklager))
Abmessungen und Toleranzend = Innendurchmesser: 55 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 54.988 mm bis max. 55 mm. D = Außendurchmesser: 78 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 77.989 mm bis max. 78 mm. B = Breite: 16 mm (zur Breite = 16 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 55x78x16 mm / 55x78x16mm (Innen x Außen x Breite) bzw. 78x55x16 mm / 78x55x16mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 5.5 cm, Außendurchmesser = 7.8 cm , Breite = 1.6 cm. |
Lagerluft und AxialspielDie Type 51111 FAG hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.008 mm / max.: 0.028 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 51111 FAG entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 51111 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 51111 EMQ (Elektromotoren Qualität): 3. 51111 Industriequalität / Standard: 4. SS / S / W 51111 Edelstahl rostfrei 5. KER / CE 51111 Keramiklager Si3N4 / ZRO2* 6. FC 51111 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 51111 * (Hinweis: Keramik Kugellager 51111 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 51111 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 51111 haben die maximale Anzahl an Kugeln ( 51111 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 51111VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR51111 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC51111 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 51111 FAG als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
FAG 51111 Axial-Kugellager (Axial-Rillenkugellager) / Axiallager - 55 x 78 x 16 mm (ID x AD x B) - 51111 Kugellager
HINWEIS: Die Lager 51111 FAG sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Axiallager / Drucklager - Axial-Rillenkugellager nach DIN 711
- EAN: 4012801162258 / Zolltarifnummer: 84821090 / Marke: FAG
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Grenzdrehzahl gilt für Fettschmierung (Ölschmierung höher).
- Hinweis: Axiallager haben zwei verschiedene Scheiben. Der Innendurchmesser der Wellenscheibe = 55 mm. Der Innendurchmesser der Gehäusescheibe = 57 mm. Die Lager werden deshalb oft falsch abgemessen mit 57x78x16 mm (bzw. 78x57x16 mm).
- NKE Lager werden in Österreich Einzelstück-geprüft. Jedes Lager hat auf der Verpackung eine Chargennummer aufgedruckt.
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 30500 N / statisch: 75000 N
- Grenzdrehzahl: 6100 u/min
- Abmessung Innen x Außen x Breite: 55x78x16 mm
- Abmessung Außen x Innen x Breite: 78x55x16 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 51111 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 51111 FAG wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 55*78*16 mm.
FAG Axial-Rillenkugellager / Axiallager Innendurchmesser 55 mm Wellenscheibe (bzw. 57 mm Gehäusescheibe)
FAG Axial-Rillenkugellager / Axiallager Aussendurchmesser 78 mm
FAG Axial-Rillenkugellager / Axiallager Breite 16 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 51111 also 78*55*16 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
