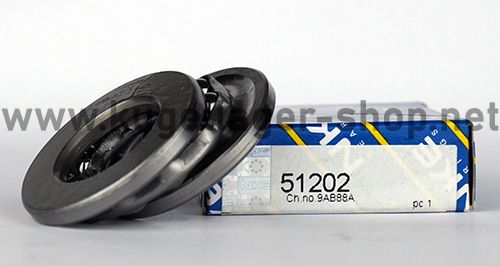

51202 NKE (Steyr Austria)
Axialkugellager (Drucklager) - 15x32x12 mm (bzw. 32x15x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 51202
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
20950
9,50 €
7,98 €
| Menge | Preis je |
|---|---|
| 4 + | 8,55 € 7,18 € |
| 10 + | 8,08 € 6,79 € |
| 20 + | 7,60 € 6,39 € |
| 35 + | 7,13 € 5,99 € |
| Artikelnummer | 20950 |
|---|---|
| Hersteller | NKE |
| EAN | 9008745130601 |
| Zolltarifnummer | 84821090 |
| Bauart | Axialkugellager (Drucklager) |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 32 x 12 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 32 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5905511811 |
| Außendurchmesser (Zoll) | 1,2598425197 |
| Breite (Zoll) | 0,4724409449 |
Datenblatt zur Type 51202 NKE (Steyr Austria) (Axialkugellager (Drucklager))
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 32 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 31.991 mm bis max. 32 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x32x12 mm / 15x32x12mm (Innen x Außen x Breite) bzw. 32x15x12 mm / 32x15x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 3.2 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type 51202 NKE (Steyr Austria) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 51202 NKE (Steyr Austria) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 51202 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 51202 EMQ (Elektromotoren Qualität): 3. 51202 Industriequalität / Standard: 4. SS / S / W 51202 Edelstahl rostfrei 5. KER / CE 51202 Keramiklager Si3N4 / ZRO2* 6. FC 51202 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 51202 * (Hinweis: Keramik Kugellager 51202 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 51202 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 51202 haben die maximale Anzahl an Kugeln ( 51202 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 51202VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR51202 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC51202 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 51202 NKE (Steyr Austria) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
NKE 51202 Axial-Kugellager (Axial-Rillenkugellager) / Axiallager - 15 x 32 x 12 mm (ID x AD x B) - 51202 Kugellager
HINWEIS: Die Lager 51202 NKE sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Axiallager / Drucklager - Axial-Rillenkugellager nach DIN 711
- EAN: 9008745130601 / Zolltarifnummer: 84821090 / Marke: NKE
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Grenzdrehzahl gilt für Fettschmierung (Ölschmierung höher).
- Hinweis: Axiallager haben zwei verschiedene Scheiben. Der Innendurchmesser der Wellenscheibe = 15 mm. Der Innendurchmesser der Gehäusescheibe = 17 mm. Die Lager werden deshalb oft falsch abgemessen mit 17x32x12 mm (bzw. 32x17x12 mm).
- NKE Lager werden in Österreich Einzelstück-geprüft. Jedes Lager hat auf der Verpackung eine Chargennummer aufgedruckt.
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 16600 N / statisch: 25000 N
- Grenzdrehzahl: 10000 u/min
- Abmessung Innen x Außen x Breite: 15x32x12 mm
- Abmessung Außen x Innen x Breite: 32x15x12 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 51202 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 51202 NKE wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*32*12 mm.
NKE Axial-Rillenkugellager / Axiallager Innendurchmesser 15 mm Wellenscheibe (bzw. 17 mm Gehäusescheibe)
NKE Axial-Rillenkugellager / Axiallager Aussendurchmesser 32 mm
NKE Axial-Rillenkugellager / Axiallager Breite 12 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 51202 also 32*15*12 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
