6009 FAG
Rillenkugellager - 45x75x16 mm (bzw. 75x45x16 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6009
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
23978
8,40 €
7,06 €
| Menge | Preis je |
|---|---|
| 10 + | 7,56 € 6,35 € |
| Artikelnummer | 23978 |
|---|---|
| Hersteller | FAG |
| EAN | 4012801067935 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 45 x 75 x 16 |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.023 mm |
| Innendurchmesser (mm) | 45 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 75 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 16 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,7716535433 |
| Außendurchmesser (Zoll) | 2,9527559055 |
| Breite (Zoll) | 0,6299212598 |
Datenblatt zur Type 6009 FAG (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 45 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 44.99 mm bis max. 45 mm. D = Außendurchmesser: 75 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 74.989 mm bis max. 75 mm. B = Breite: 16 mm (zur Breite = 16 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 45x75x16 mm / 45x75x16mm (Innen x Außen x Breite) bzw. 75x45x16 mm / 75x45x16mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.5 cm, Außendurchmesser = 7.5 cm , Breite = 1.6 cm. |
Lagerluft und AxialspielDie Type 6009 FAG hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6009 FAG entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6009 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6009 EMQ (Elektromotoren Qualität): 3. 6009 Industriequalität / Standard: 4. SS / S / W 6009 Edelstahl rostfrei 5. KER / CE 6009 Keramiklager Si3N4 / ZRO2* 6. FC 6009 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6009 * (Hinweis: Keramik Kugellager 6009 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6009 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6009 haben die maximale Anzahl an Kugeln ( 6009 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6009VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6009 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6009 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6009 FAG als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

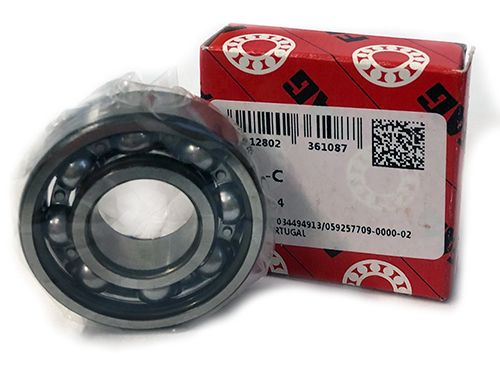

6009 FAG Rillenkugellager - 45 x 75 x 16 mm (ID x AD x B) - 6009 ohne Fett
HINWEIS: Die Lager 6009 FAG sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: 4012801067935 / Zolltarifnummer: 84821090 / Marke: FAG / INA
- Ohne Abdichtung/Deckelung: Offenes Lager, ungefettet
- Offenes Lager: Kugellager ohne Schmierung oder Öl, keine Abdichtung oder Abdeckung
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 21200 N / statisch: 14400 N
- Grenzdrehzahl: 13100 u/min
- Abmessung Innen x Außen x Breite: 45x75x16 mm
- Abmessung Außen x Innen x Breite: 75x45x16 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6009 ohne Fett abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6009 FAG wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 45*75*16 mm.
FAG / INA Rillenkugellager Innendurchmesser 45 mm
FAG / INA Rillenkugellager Aussendurchmesser 75 mm
FAG / INA Rillenkugellager Breite 16 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
