608 2RS ABEC9 Nylon-Käfig

Datenblatt zur Type 608 2RS ABEC9 Nylon-Käfig (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 8 mm ( +0 / -0.006 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.994 mm bis max. 8 mm. D = Außendurchmesser: 22 mm ( +0 / -0.005 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 21.995 mm bis max. 22 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x22x7 mm / 8x22x7mm (Innen x Außen x Breite) bzw. 22x8x7 mm / 22x8x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 2.2 cm , Breite = 0.7 cm.

Lagerluft und Axialspiel Die Type 608 2RS ABEC9 Nylon-Käfig hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type 608 2RS ABEC9 Nylon-Käfig entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 608 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 3500 N Statische Tragzahl [radial]: 1370 N 2. 608 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 2975 N Statische Tragzahl [radial]: 1274.1 N 3. 608 Industriequalität / Standard: Dynamische Tragzahl [radial]: 2800 N Statische Tragzahl [radial]: 1233 N 4. SS / S / W 608 Edelstahl rostfrei Dynamische Tragzahl [radial]: 2450 N Statische Tragzahl [radial]: 1096 N 5. KER / CE 608 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 1995 N Statische Tragzahl [radial]: 835.7 N 6. FC 608 MAX / VRS ** Dynamische Tragzahl [radial]: 4375 N Statische Tragzahl [radial]: 2466 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 608 Dynamische Tragzahl [radial]: 2275 N Statische Tragzahl [radial]: 1096 N * (Hinweis: Keramik Kugellager 608 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 608 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 608 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY608 2RS. ** (Hinweis: Vollkugellager 608 haben die maximale Anzahl an Kugeln ( 608 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 608VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR608 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC608 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 608 2RS ABEC9 Nylon-Käfig als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

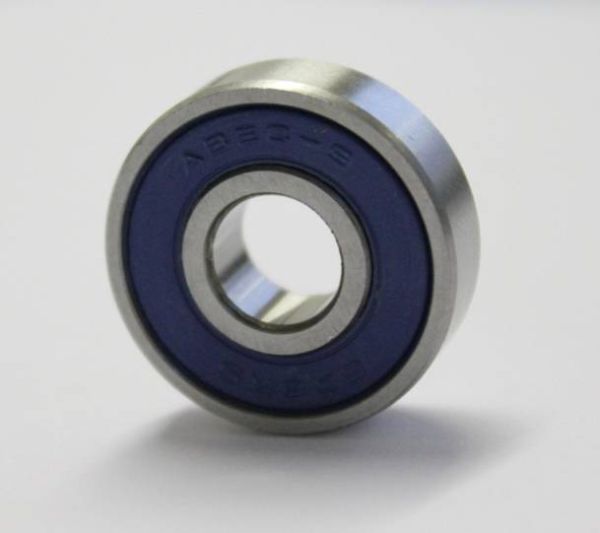

608 2RS ABEC9 Nylon-Käfig (Alt. 608 LLU TN9) Hochpräzisions-Kugellager ABEC9 mit G10-Kugeln und extra-starkem Nylon-Käfig

Maße 22x8x7 mm (AD x ID x B - Innen: 8 mm / Durchmesser 22mm / 7 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6



HINWEIS: Es handelt sich hierbei um Skatelager mit kontaktloser Dichtung, in stark staubiger Umgebung empfehlen wir diese Lager nicht.



- Industrielager mit Präzisionskugeln der Klasse G10 (Sonderqualität) mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.

- Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit ABEC 9 / DIN 620-P2 / ISO 472-Class 2 / JIS B 1514-Class 2.

- Die Lager haben einen extra starken Nylon Käfig. So können die Lager stärker belastet und bei höheren Drehzahlen betrieben werden als herkömmliche Stahlkäfige. Nylon wird extrem verdichetet und ist so widerstandsfähiger und unempfindlicher als das dünne Stahlblech.

-  Die Lager sind wartungsfrei gefettet mit dem in der Automotive- und Maschinenbau-Industrie bewährten Hochleistungfett KLUBER ISOFLEX POAS NB 52 (geeignet für Temperaturen von -50° / +120°C - kurzfristig auch bis 150°C) - für gutes Lasttragevermögen, Wasserbeständigkeit und Korrosionsschutzverhalten. Dieses Fett weist zudem gute Oxidationsstabilität auf, weshalb es eine sehr hohe Haltbarkeit hat (Altersstabilität).

MIT 30% mehr Fett als Standard Kugellager, beidseitg gefettet!

-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann. Dies führt dazu, dass die Kugeln nicht mehr rollen können.  Wenn Sie das Lager auf einer Seite öffen möchten (also nur mit einer Dichtscheibe), können wir eine Dichtscheibe für Sie ohne weitere Kosten entfernen. Dies ändert nichts an der Breite des Lagers, welche auch einseitig gedichtet 7 mm beträgt.

- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 608 2RS ABEC9 abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 608 2RS ABEC9 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*22*7 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

608 2RS1 / 608RS1 mit Präzisionsklasse ISO492: P2 ABEC9

Umschlüsselung FAG / INA:

608 2RSR / 608RSR mit Präzisionsklasse DIN620: P2

Umschlüsselung NSK:

608 DDU / 608DU mit Präzisionsklasse JIS B 1514: Class 2

Umschlüsselung NTN:

608 LLU / 608LU mit Präzisionsklasse JIS B 1514: Class 2

Umschlüsselung SNR / EZO / NKE:

608 EE / 608E mit Präzisionsklasse ISO492: P2

Sonstige alternative Bezeichnungen:

Nylon-Käfig Nachsetzzeichen: T2 / NY ; ähnlich wie Polyamid-Käfige; dafür lauten die Nachsetzzeichen: TVP / TVH / TN / TV / PA66 / TN9
-
