608 T1X DDW MC5E NSK (T1X Nylonkäfig - DDW Reibungsarme Dichtung - MC5 Lagerluft C3 - E Elektromotor Qualität)
Rillenkugellager - 8x22x7 mm (bzw. 22x8x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 608
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28751
4,70 €
3,95 €
| Menge | Preis je |
|---|---|
| 8 + | 4,50 € 3,78 € |
| 10 + | 4,25 € 3,57 € |
| Artikelnummer | 28751 |
|---|---|
| Hersteller | NSK |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 8 x 22 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.008 mm / max.: 0.023 mm |
| Innendurchmesser (mm) | 8 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 22 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,31496 |
| Außendurchmesser (Zoll) | 0,86614 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 608 T1X DDW MC5E NSK (T1X Nylonkäfig - DDW Reibungsarme Dichtung - MC5 Lagerluft C3 - E Elektromotor Qualität) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 8 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.993 mm bis max. 8 mm. D = Außendurchmesser: 22 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 21.992 mm bis max. 22 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x22x7 mm / 8x22x7mm (Innen x Außen x Breite) bzw. 22x8x7 mm / 22x8x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 2.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 608 T1X DDW MC5E NSK (T1X Nylonkäfig - DDW Reibungsarme Dichtung - MC5 Lagerluft C3 - E Elektromotor Qualität) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.008 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 608 T1X DDW MC5E NSK (T1X Nylonkäfig - DDW Reibungsarme Dichtung - MC5 Lagerluft C3 - E Elektromotor Qualität) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 608 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 608 EMQ (Elektromotoren Qualität): 3. 608 Industriequalität / Standard: 4. SS / S / W 608 Edelstahl rostfrei 5. KER / CE 608 Keramiklager Si3N4 / ZRO2* 6. FC 608 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 608 * (Hinweis: Keramik Kugellager 608 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 608 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 608 haben die maximale Anzahl an Kugeln ( 608 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 608VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR608 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC608 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 608 T1X DDW MC5E NSK (T1X Nylonkäfig - DDW Reibungsarme Dichtung - MC5 Lagerluft C3 - E Elektromotor Qualität) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

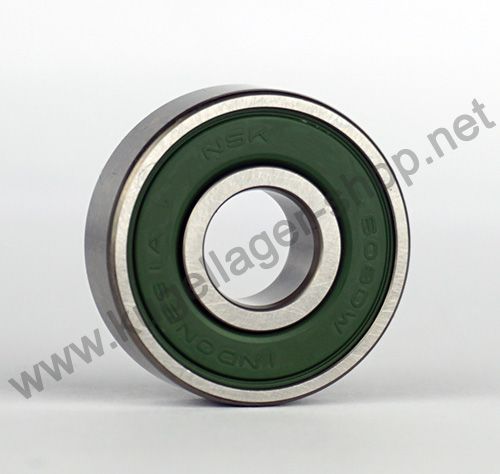

NSK Kugellager 608DW / 608 T1X DDW MC5E (608T1XDDWMC5E) - Beidseitig mit reibungsarmen Dichtungen DW, Nylonkäfig und erhöhter Lagerluft
Nachsetzzeichen:
- 608DW / 608DDW = Spezielle, reibungsarme, doppellippige Dichtungskonstruktion. Diese liegt bezüglich Reibung und Dichtigkeit zwischen ZZ oder VV Spaltabdeckungen und DDU Kontaktdichtungen.
- T1X = Käfig aus glasfaserverstärktem Nylon
- MC5 = Erhöhte Lagerluft C3
- E = Elektro-Motor-Qualität, geräuschgeprüft
Grenzdrehzahl 31.000 upm (Vergleich Grenzdrehzahl bei starker 608 DD NSK Dichtung: 28.000 upm und Spaltabdeckung VV / ZZ: 34.000 upm)
Dynamische Tragzahl: 3.3 kN / Statische Tragzahl 1.37 kN
Marke: NSK
Wartungsfrei gefettet mit Kyodo Yushi Premiumfett
NSK Rillenkugellager Innendurchmesser 8 mm
NSK Rillenkugellager Außendurchmesser 22 mm
NSK Rillenkugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
