61800 2RS MAX / 61800VRS
Vollkugeliges Rillenkugellager - 10x19x5 mm (bzw. 19x10x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61800
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24739-B
5,40 €
4,54 €
| Menge | Preis je |
|---|---|
| 2 + | 5,00 € 4,20 € |
| 4 + | 3,80 € 3,19 € |
| 10 + | 3,15 € 2,65 € |
| Artikelnummer | 24739-B |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 19 x 5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 19 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937 |
| Außendurchmesser (Zoll) | 0,74803 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type 61800 2RS MAX / 61800VRS (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.993 mm bis max. 10 mm. D = Außendurchmesser: 19 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.992 mm bis max. 19 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x19x5 mm / 10x19x5mm (Innen x Außen x Breite) bzw. 19x10x5 mm / 19x10x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 1.9 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 61800 2RS MAX / 61800VRS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61800 2RS MAX / 61800VRS entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 61800 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61800 EMQ (Elektromotoren Qualität): 3. 61800 Industriequalität / Standard: 4. SS / S / W 61800 Edelstahl rostfrei 5. KER / CE 61800 Keramiklager Si3N4 / ZRO2* 6. FC 61800 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61800 * (Hinweis: Keramik Kugellager 61800 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61800 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61800 haben die maximale Anzahl an Kugeln ( 61800 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61800VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61800 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61800 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61800 2RS MAX / 61800VRS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

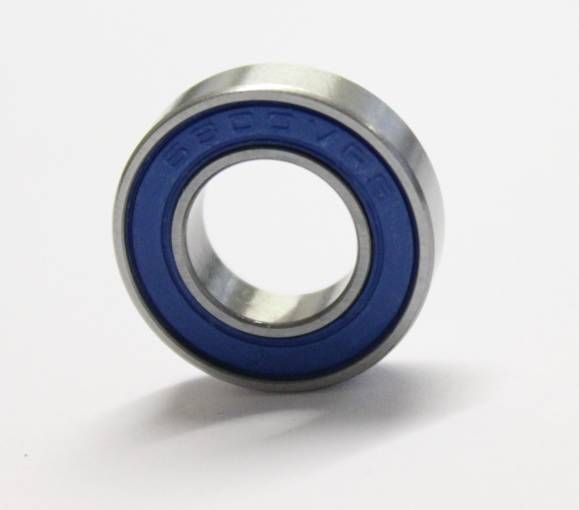

61800 2RS MAX / MR 61800VRS / 61800 2RSV Kugellager vollkugelig MAX
Maße 19x10x5 mm (AD x ID x B - Innen: 10 mm / Durchmesser 19mm / 5 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6
- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (MAX). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 45% höhere Belastungen) und Stoßbelastungen aufnehmen. Dies ist besonders wichtig bei den dünnen Lagern (Breite = 5 mm) der Baureihe 61800. Der fehlende Käfig hat zusätzlich den Vorteil, dass sich dieser nicht verziehen kann (z.B. bei einer Stoßbelastung), was zum Totalausfall des Lagers führen würde. Nachsetzzeichen für vollkugelige Lager sind 61800VRS, 61800RSV, MAX oder FB61800 (Full Ball) und FC61800 (Full complement).
- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.
- Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit DIN 620-P0 / ISO 452-6X / JIS B 1014-6X.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann. Dies führt dazu, dass die Kugeln nicht mehr rollen können. Die DIchtungen sind gering-schleifend, vergleichbar mit LLB Scheiben, ähnlich wie 2RS / 2RS1 / 2RSR / LLU / DDU / LU / DU. Wenn Sie das Lager auf einer Seite öffen möchten (also nur mit einer Dichtscheibe), können wir eine Dichtscheibe für Sie ohne weitere Kosten entfernen. Dies ändert nichts an der Breite des Lagers, welche auch einseitig gedichtet 5 mm beträgt.
- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.
Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike und Maschinen oder sonstige Anwendungen, bei denen herkömmliche Dünnringlager der Baureihe 61800 zu gering dimensioniert sind. WICHTIG: Vollkugelige Lager sind nicht für sehr hohe Drehzahlen oder als Nabenlager/Radlager geeignet.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61800 2RS MAX / 61800 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61800 MAX 2RS / 61800 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*19*5 mm.
1. Kugellager Innendurchmesser 10 mm
2. Kugellager Außendurchmesser 19 mm
3. Kugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
61800V 2RS1 / 61800VRS1Umschlüsselung FAG / INA:
61800-V 2RSR / 61800VRSRUmschlüsselung NSK:
61800 DDU MAX / 61800DU MAXUmschlüsselung NTN:
61800 LLU MAX / 61800LU MAXUmschlüsselung SNR / EZO / NKE:
61800EE MAX / 61800E MAXSonstige alternative Bezeichnungen:
61800-V 2RS / 61800 2RSV MAX / 61800 2RS MAX / 61800MAX 2RS / 61800V 2RS / 618002RS MAX61800 VRS MAX / 61800MAX VRS / 61800RSV MAX / 61800MAX RSV / 61800RS MAX / 61800MAX RS
