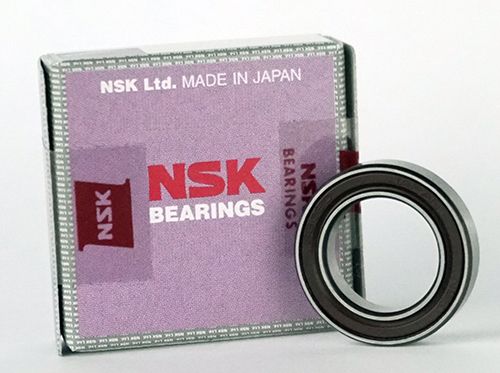

61803 DD NSK (Made in Japan - Fett NS7S = Multemp SRL)
Rillenkugellager - 17x26x5 mm (bzw. 26x17x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61803
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27898-B
8,60 €
7,23 €
| Menge | Preis je |
|---|---|
| 10 + | 7,90 € 6,64 € |
| Artikelnummer | 27898-B |
|---|---|
| Hersteller | NSK |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 26 x 5 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 26 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,02362 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type 61803 DD NSK (Made in Japan - Fett NS7S = Multemp SRL) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 26 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 25.992 mm bis max. 26 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x26x5 mm / 17x26x5mm (Innen x Außen x Breite) bzw. 26x17x5 mm / 26x17x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 2.6 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 61803 DD NSK (Made in Japan - Fett NS7S = Multemp SRL) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61803 DD NSK (Made in Japan - Fett NS7S = Multemp SRL) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 61803 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61803 EMQ (Elektromotoren Qualität): 3. 61803 Industriequalität / Standard: 4. SS / S / W 61803 Edelstahl rostfrei 5. KER / CE 61803 Keramiklager Si3N4 / ZRO2* 6. FC 61803 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61803 * (Hinweis: Keramik Kugellager 61803 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61803 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61803 haben die maximale Anzahl an Kugeln ( 61803 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61803VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61803 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61803 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61803 DD NSK (Made in Japan - Fett NS7S = Multemp SRL) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Rillenkugellager - 61803 DD NSK
DD / DDU = beidseitige Dichtungen; Die Dichtungen sind so konstruiert, dass diese sehr dicht aber gleichzeitig sehr leichtläufig sind
Marke: NSK (Made in Japan)
NS7S = Wartungsfrei gefettet mit Kyodo Yushi MULTEMP SRL Hochleistungsfett
Technische Daten:
Tragzahl (dyn.): 2.63 kN - Tragzahl (stat.): 1.57 kN
Grenzdrehzahl: 15.000 rpm
Bauart: Wälzlager - Kugellager - Rillenkugellager - (Dünnringlager)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61803 DD NSK abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61803 DD NS7S NSK folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*26*5 mm.
1. NSK Kugellager Innendurchmesser 17 mm
2. NSK Kugellager Außendurchmesser 26 mm
3. NSK Kugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
