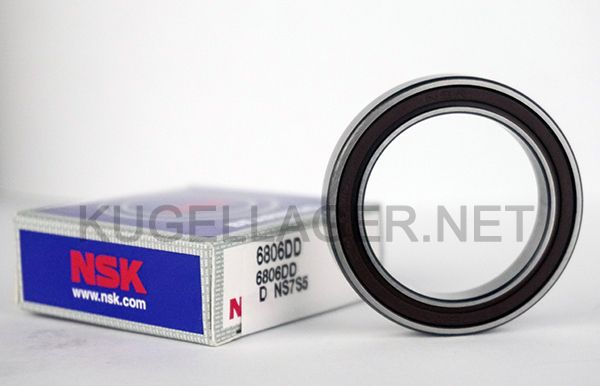

61806 DD NSK (DD = Gummidichtung auf beiden Seiten)
Rillenkugellager - 30x42x7 mm (bzw. 42x30x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61806
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
61806DDNSK
15,00 €
12,61 €
| Menge | Preis je |
|---|---|
| 10 + | 13,90 € 11,68 € |
| Artikelnummer | 61806DDNSK |
|---|---|
| Hersteller | NSK |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 30 x 42 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 30 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,1811 |
| Außendurchmesser (Zoll) | 1,65354 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 61806 DD NSK (DD = Gummidichtung auf beiden Seiten) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 30 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. D = Außendurchmesser: 42 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.991 mm bis max. 42 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x42x7 mm / 30x42x7mm (Innen x Außen x Breite) bzw. 42x30x7 mm / 42x30x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 4.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 61806 DD NSK (DD = Gummidichtung auf beiden Seiten) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61806 DD NSK (DD = Gummidichtung auf beiden Seiten) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 61806 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61806 EMQ (Elektromotoren Qualität): 3. 61806 Industriequalität / Standard: 4. SS / S / W 61806 Edelstahl rostfrei 5. KER / CE 61806 Keramiklager Si3N4 / ZRO2* 6. FC 61806 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61806 * (Hinweis: Keramik Kugellager 61806 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61806 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61806 haben die maximale Anzahl an Kugeln ( 61806 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61806VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61806 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61806 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61806 DD NSK (DD = Gummidichtung auf beiden Seiten) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Rillenkugellager - 61806 DD NSK
DD = beidseitige Dichtungen; Die Dichtungen sind so konstruiert, dass diese sehr dicht aber gleichzeitig sehr leichtläufig sind
Marke: NSK
NS7S = Wartungsfrei gefettet
Grenzdrehzahl: 8.500 rpm
Tragzahl dyn. Cr 4700 N / stat. Cor: 3650 N
Gewicht ca.: 0,024 kg
Bauart: Wälzlager - Kugellager - Rillenkugellager - Dünnring-Rillenkugellager
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61806 DD NSK / 61806 DDU NSK abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61806DD / 61806DDU folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30*42*7 mm.
1. NSK Kugellager Innendurchmesser 30 mm
2. NSK Kugellager Außendurchmesser 42 mm
3. NSK Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
61806 2RS1 SKFUmschlüsselung FAG / INA:
61806- 2RSR / 61806-HLC-2RSRUmschlüsselung NSK:
61806 DDU CM NS7S / 61806DU / 61806DDUmschlüsselung NTN:
61806 LLU / 61806LU / 61806 LLB / 61806LBUmschlüsselung SNR / EZO / NKE:
61806EE / 61806ESonstige alternative Bezeichnungen:
