61900VRSU TPX (VRSU = Sehr stark reibende Dichtungen, MAX = vollkugelig)
Rillenkugellager - 10x22x6 mm (bzw. 22x10x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61900
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28174-T
6,00 €
5,04 €
| Menge | Preis je |
|---|---|
| 4 + | 4,80 € 4,03 € |
| 10 + | 4,20 € 3,53 € |
| Artikelnummer | 28174-T |
|---|---|
| Hersteller | TPX |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 22 x 6 mm |
| Abdeckung | Beidseitige Gummidichtungen (NBR) mit starkem Kontakt zu den Ringen (Hohe Dichtwirkung, starke Reibung der Dichtung); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 22 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937007874 |
| Außendurchmesser (Zoll) | 0,8661417323 |
| Breite (Zoll) | 0,2362204724 |
Datenblatt zur Type 61900VRSU TPX (VRSU = Sehr stark reibende Dichtungen, MAX = vollkugelig) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.993 mm bis max. 10 mm. D = Außendurchmesser: 22 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 21.992 mm bis max. 22 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x22x6 mm / 10x22x6mm (Innen x Außen x Breite) bzw. 22x10x6 mm / 22x10x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 2.2 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type 61900VRSU TPX (VRSU = Sehr stark reibende Dichtungen, MAX = vollkugelig) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61900VRSU TPX (VRSU = Sehr stark reibende Dichtungen, MAX = vollkugelig) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 61900 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61900 EMQ (Elektromotoren Qualität): 3. 61900 Industriequalität / Standard: 4. SS / S / W 61900 Edelstahl rostfrei 5. KER / CE 61900 Keramiklager Si3N4 / ZRO2* 6. FC 61900 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61900 * (Hinweis: Keramik Kugellager 61900 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61900 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61900 haben die maximale Anzahl an Kugeln ( 61900 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61900VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61900 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61900 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61900VRSU TPX (VRSU = Sehr stark reibende Dichtungen, MAX = vollkugelig) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

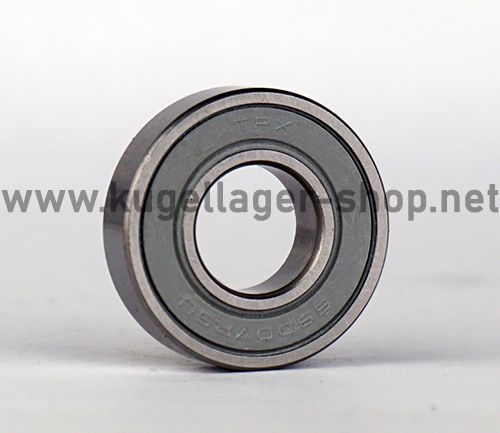

61900VRSU TPX / 61900VRS vollkugeliges Kugellager (Vollkugellager) mit extra starken Dichtungen (VRSU) von TPX - 10 x 22 x 6 mm
Die TPX VRSU Dichtungen sind sehr stark schleifende Nut-Dichtungen. Diese bieten eine sehr hohe Dichtwirkung der Lager. Die Reibung der Dichtungen ist sehr hoch. Die Lager sind gemacht für Mountain-Bike Hinterbauten/Schwingen, an denen die Lager keine volle Drehung machen. Die hohe Reibung spielt deshalb keine Rolle. Die Lager sind nicht geeignet für volle Drehungen wie etwa einer Nabe.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1 – Sonderausführung als vollkugeliges Lager
- ABEC3 Präzisionslager, wartungsfrei gefettet mit Finish Line Teflon. Wir empfehlen, diese Lager nicht zu öffnen und selbst zu schmieren, da die Dichtungen sehr leicht zu beschädigen sind. Die Lager sind bereits von Werk aus stark gefettet (teilweise auch sichtbar von außen, da das überschüssige Fett sich bei der Befüllung rausdrückt und stark anhaftet).
- Abmessung Innen x Außen x Breite: 10x22x6 mm
- Abmessung Außen x Innen x Breite: 22x10x6 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Vollkugellager 61900VRS abweichen)
Messen Sie das vollkugelige Rillenkugellager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Dann wird das Maß der 61900VRSU TPX vollkugeligen Lager wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*22*6 mm.
Vollkugeliges Rillenkugellager Innendurchmesser 10 mm
Vollkugeliges Rillenkugellager Aussendurchmesser 22 mm
Vollkugeliges Rillenkugellager Breite 6 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 61900VRSU TPX also 22*10*6 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
