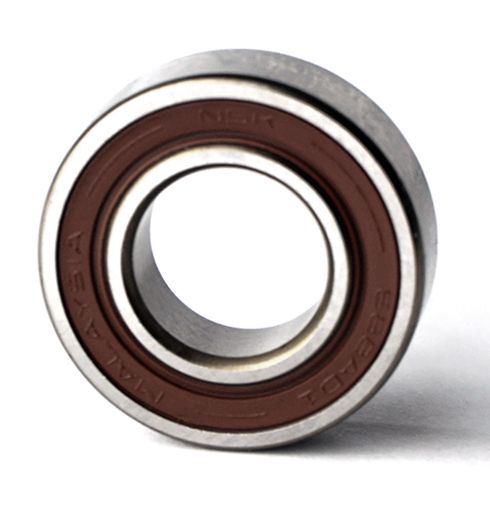

61901 DD NSK (Made in Japan - DD = Beidseitige Dichtung - NS7S Fett)
Rillenkugellager - 12x24x6 mm (bzw. 24x12x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61901
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
61901DDNSK-1
8,00 €
6,72 €
| Menge | Preis je |
|---|---|
| 4 + | 7,50 € 6,30 € |
| 10 + | 6,90 € 5,80 € |
| Artikelnummer | 61901DDNSK-1 |
|---|---|
| Hersteller | NSK |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 24 x 6 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,47244 |
| Außendurchmesser (Zoll) | 0,94488 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type 61901 DD NSK (Made in Japan - DD = Beidseitige Dichtung - NS7S Fett) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 24 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x24x6 mm / 12x24x6mm (Innen x Außen x Breite) bzw. 24x12x6 mm / 24x12x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.4 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type 61901 DD NSK (Made in Japan - DD = Beidseitige Dichtung - NS7S Fett) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61901 DD NSK (Made in Japan - DD = Beidseitige Dichtung - NS7S Fett) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 61901 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61901 EMQ (Elektromotoren Qualität): 3. 61901 Industriequalität / Standard: 4. SS / S / W 61901 Edelstahl rostfrei 5. KER / CE 61901 Keramiklager Si3N4 / ZRO2* 6. FC 61901 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61901 * (Hinweis: Keramik Kugellager 61901 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61901 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61901 haben die maximale Anzahl an Kugeln ( 61901 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61901VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61901 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61901 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61901 DD NSK (Made in Japan - DD = Beidseitige Dichtung - NS7S Fett) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Rillenkugellager 61901-DD NSK (Fett NS7S = Kyodo Yushi Multemp SRL Kugellager Fett) - 24x12x6mm
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager - Dünnringlager
- DD = Beidseitige Abvdichtung
- Hersteller: NSK (Made in Japan)
- Automotive Qualität für höchste Ansprüche (höchster Härtegrad des 100Cr6 Stahls)
- Dynamische Tragzahl 2890 N / Statische Tragzahl 1460 N / Grenzdrehzahl 20000 rpm / Gewicht ca. Gewicht: 0,0012 kg
- Abmessungen Außen x Innen x Breite = 24 x 12 x 6 mm (Innen x Außen x Breite: 12 x 24 x 6 mm)
HINWEIS: Wir bieten alternativ das Lager 61901 alternativ auch in verschiedenen Ausführungen und Qualitäten an: https://www.kugellager-shop.net/catalogsearch/result/?q=61901
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61901 DD NSK abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61901DD NS7S folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*24*6 mm.
1. NSK Kugellager Innendurchmesser 12 mm
2. NSK Kugellager Außendurchmesser 24 mm
3. NSK Kugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
SKF 61901-2RS1Umschlüsselung FAG / INA:
INA / FAG 61901- 2RSR-HLC / 61901RSR-HLCUmschlüsselung NSK:
-Umschlüsselung NTN:
61901 LLU / 61901LU (mit starkter Dichtung, beidseitig / einseitig) bzw. 61901 LLB / 61901LB (mit schwacher Dichtung beidseitig / einseitig)Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
61901- 2RS / 61901 2RS / 61901 2RS / 61901 2RS / 61901 2RS / 619012RS / 619012 RS61901 RS / 61901 RS / 61901RS / 61901 RS / 61901RS / 61901 RS
