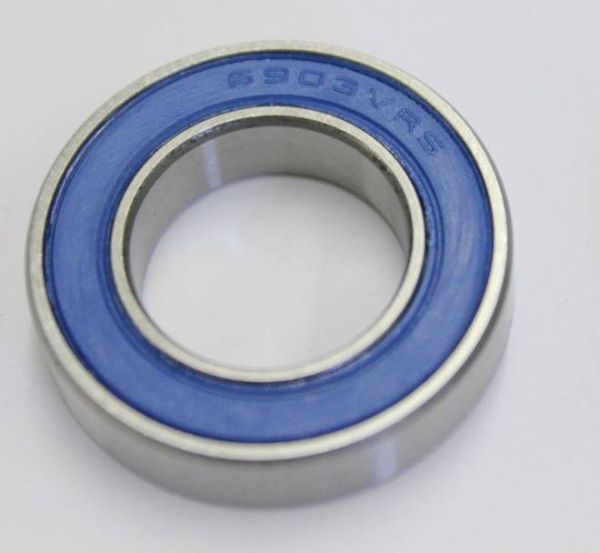

61903 2RS MAX / 61903VRS

Datenblatt zur Type 61903 2RS MAX / 61903VRS (Vollkugeliges Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 30 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x30x7 mm / 17x30x7mm (Innen x Außen x Breite) bzw. 30x17x7 mm / 30x17x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 3 cm , Breite = 0.7 cm.

Lagerluft und Axialspiel Die Type 61903 2RS MAX / 61903VRS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type 61903 2RS MAX / 61903VRS entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 61903 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 4590 N Statische Tragzahl [radial]: 2560 N 2. 61903 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 3901.5 N Statische Tragzahl [radial]: 2380.8 N 3. 61903 Industriequalität / Standard: Dynamische Tragzahl [radial]: 3672 N Statische Tragzahl [radial]: 2304 N 4. SS / S / W 61903 Edelstahl rostfrei Dynamische Tragzahl [radial]: 3213 N Statische Tragzahl [radial]: 2048 N 5. KER / CE 61903 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 2616.3 N Statische Tragzahl [radial]: 1561.6 N 6. FC 61903 MAX / VRS ** Dynamische Tragzahl [radial]: 5737.5 N Statische Tragzahl [radial]: 4608 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61903 Dynamische Tragzahl [radial]: 2983.5 N Statische Tragzahl [radial]: 2048 N * (Hinweis: Keramik Kugellager 61903 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61903 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 61903 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY61903 2RS. ** (Hinweis: Vollkugellager 61903 haben die maximale Anzahl an Kugeln ( 61903 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61903VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61903 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61903 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 61903 2RS MAX / 61903VRS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

61903 2RS MAX / MR 61903VRS / 61903 2RSV (Alt. 61903 LLU MAX 2RS) Kugellager vollkugelig MAX

WICHTIGER HINWEIS: In Fahrrädern von DT SWISS und CUBE sind zum Teil Lager mit der Bezeichnung 61903 verbaut, es handelt jedoch um ein Sonderlager mit abgeändertem Innendurchmesser 18 mm anstatt 17 mm. Sie finden diese Lager hier: https://www.kugellager-shop.net/mr18307-2rs-kugellager.html

Maße 30x17x7 mm (AD x ID x B - Innen: 17 mm / Durchmesser 30mm / 7 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6

- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (MAX). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 40% höhere Belastungen) und Stoßbelastungen aufnehmen. Dies ist besonders wichtig bei den dünnen Lagern (Breite = 7 mm) der Baureihe 61903. Der fehlende Käfig hat zusätzlich den Vorteil, dass sich dieser nicht verziehen kann (z.B. bei einer Stoßbelastung), was zum Totalausfall des Lagers führen würde. Nachsetzzeichen für vollkugelige Lager sind 61903VRS, 61903RSV, MAX oder FB61903 (Full Ball) und FC61903 (Full complement).

- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.

- Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit DIN 620-P0 / ISO 472-6X / JIS B 1714-6X.

-  Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.

-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann. Dies führt dazu, dass die Kugeln nicht mehr rollen können. Die DIchtungen sind gering-schleifend, vergleichbar mit LLB Scheiben, ähnlich wie 2RS / 2RS1 / 2RSR / LLU / DDU / LU / DU. Wenn Sie das Lager auf einer Seite öffen möchten (also nur mit einer Dichtscheibe), können wir eine Dichtscheibe für Sie ohne weitere Kosten entfernen. Dies ändert nichts an der Breite des Lagers, welche auch einseitig gedichtet 7 mm beträgt.

- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.



Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike (Schwinge / Aufhängung / Hinterbau / Tretlager) und Maschinen oder sonstige Anwendungen, bei denen herkömmliche Dünnringlager der Baureihe 61903 zu gering dimensioniert sind. WICHTIG: Vollkugelige Lager sind nicht für sehr hohe Drehzahlen oder als Nabenlager/Radlager geeignet.



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61903 2RS MAX / 61903 VRS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61903 MAX 2RS / 61903 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*30*7 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

61903V 2RS1 / 61903VRS1

Umschlüsselung FAG / INA:

61903-V 2RSR / 61903VRSR

Umschlüsselung NSK:

61903 DDU MAX / 61903DU MAX

Umschlüsselung NTN:

61903 LLU MAX / 61903LU MAX / 61903 LLB MAX / 61903LB MAX

Umschlüsselung SNR / EZO / NKE:

61903EE MAX / 61903E MAX

Sonstige alternative Bezeichnungen:

61903-V 2RS / 61903 2RSV MAX / 61903 2RS MAX / 61903MAX 2RS / 61903V 2RS / 619032RS MAX
61903 VRS MAX / 61903MAX VRS / 61903RSV MAX / 61903MAX RSV / 61903RS MAX / 61903MAX RS
