61903 2RS MAX-E / 61903VRS-E
Vollkugeliges Rillenkugellager - 17x30x10 mm (bzw. 30x17x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61903
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24551-B
11,00 €
9,24 €
| Menge | Preis je |
|---|---|
| 2 + | 10,80 € 9,08 € |
| 4 + | 10,30 € 8,66 € |
| 10 + | 9,70 € 8,15 € |
| Artikelnummer | 24551-B |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Lager mit abstehendem Innenring |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 30 x 7/10 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,27/0,39 |
Datenblatt zur Type 61903 2RS MAX-E / 61903VRS-E (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm. D = Außendurchmesser: 30 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.991 mm bis max. 30 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x30x10 mm / 17x30x10mm (Innen x Außen x Breite) bzw. 30x17x10 mm / 30x17x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 3 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type 61903 2RS MAX-E / 61903VRS-E hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61903 2RS MAX-E / 61903VRS-E entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 61903 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61903 EMQ (Elektromotoren Qualität): 3. 61903 Industriequalität / Standard: 4. SS / S / W 61903 Edelstahl rostfrei 5. KER / CE 61903 Keramiklager Si3N4 / ZRO2* 6. FC 61903 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61903 * (Hinweis: Keramik Kugellager 61903 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61903 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61903 haben die maximale Anzahl an Kugeln ( 61903 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61903VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61903 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61903 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61903 2RS MAX-E / 61903VRS-E als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

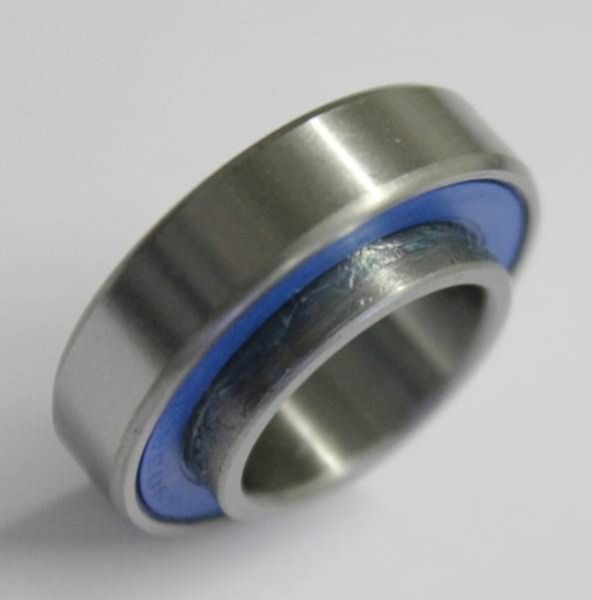

61903 2RS MAX-E / 61903 LLU MAX-E / MR61903VRS-E / 61903-E 2RSV Kugellager vollkugelig MAX-E mit verlängertem Innenring / ABEC 3 Präzision
Maße 30x17x7 mm (AD x ID x B - Innen: 17 mm / Durchmesser 30mm / 7 mm Breit + 3 mm verlängerter Innenring = 10 mm)
Gesamtbreite vom Lager inklusive dem verlängertem Innenring: B = 10 mm
Innenring-Verlängerung = 3 mm und steht nur auf einer Seite heraus
- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (MAX). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 40% höhere Belastungen) und Stoßbelastungen aufnehmen. Dies ist besonders wichtig bei den dünnen Lagern (Breite = 7 mm) der Baureihe 61903. Der fehlende Käfig hat zusätzlich den Vorteil, dass sich dieser nicht verziehen kann (z.B. bei einer Stoßbelastung), was zum Totalausfall des Lagers führen würde. Nachsetzzeichen für vollkugelige Lager sind 61903VRS-E, 61903RSV, MAX-E oder FB61903 (Full Ball) und FC61903 (Full complement).
- Lager mit einseitig verlängertem Innenring (Kugellager Nachsetzzeichen MAX-E, wobei MAX für vollkugelig und E für extended (engl. "verlängert" ) bzw. "inner race extend one side" oder "extended inner race one side" steht. Diese werden auch bezeichnet als 61903V 2RS MAX-E / 61903 2RS MAX Dual Row. Die Innenring-Verlängerung beträgt 3mm, das Lager hat somit eine Gesamtbreite von 1 cm.
- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.
- Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit ABEC 3.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann. Dies führt dazu, dass die Kugeln nicht mehr rollen können. Die DIchtungen sind gering-schleifend, vergleichbar mit LLB Scheiben, ähnlich wie 2RS / 2RS1 / 2RSR / LLU / DDU / LU / DU. Wenn Sie das Lager auf einer Seite öffen möchten (also nur mit einer Dichtscheibe), können wir eine Dichtscheibe für Sie ohne weitere Kosten entfernen. Dies ändert nichts an der Breite des Lagers, welche auch einseitig gedichtet 7 mm beträgt.
- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.
Einsatzgebiet u.a. für Pivot Bikes, als Fahrrad Kugellager für Mountain-Bike (Schwinge / Aufhängung / Hinterbau / Tretlager) und sonstige Anwendungen, bei denen herkömmliche Dünnringlager der Baureihe 61903 zu gering dimensioniert sind (-> 61903 MAX Lager) und/oder einen verlängerten Innenring benötigen (-> 61903 MAX-E).
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61903 2RS MAX-E / 61903 VRS-E abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61903 MAX-E 2RS / 61903 VRS-E folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*30*7 mm.
1. Kugellager Innendurchmesser 17 mm
2. Kugellager Außendurchmesser 30 mm
3. Kugellager Breite 7 mm bzw. 10 mm mit Innenring-Verlängerung
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
61903 DDU MAX-E / 61903DU MAX-EUmschlüsselung NTN:
61903 LLU MAX-E / 61903LU MAX-E / 61903 LLB MAX-E / 61903LB MAX-EUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
61903-V 2RS E / 61903 2RSV MAX-E / 61903 2RS MAX-E / 61903MAX-E 2RS / 61903V 2RS-E / 619032RS MAX-E61903 VRS-E / 61903MAX-E VRS / 61903RSV MAX-E / 61903MAX-E RSV / 61903RS MAX-E / 61903MAX-E RS
