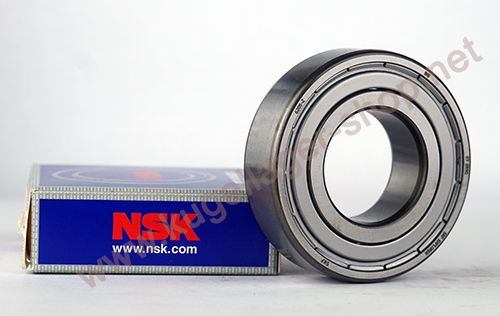

61903 ZZ NSK (Made in Japan - CM = Geräuschgeprüft)
Rillenkugellager - 17x30x7 mm (bzw. 30x17x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61903
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28692
8,50 €
7,14 €
| Menge | Preis je |
|---|---|
| 4 + | 8,15 € 6,85 € |
| 10 + | 8,00 € 6,72 € |
| Artikelnummer | 28692 |
|---|---|
| Hersteller | NSK |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 30 x 7 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,669291 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 61903 ZZ NSK (Made in Japan - CM = Geräuschgeprüft) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 30 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x30x7 mm / 17x30x7mm (Innen x Außen x Breite) bzw. 30x17x7 mm / 30x17x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 3 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 61903 ZZ NSK (Made in Japan - CM = Geräuschgeprüft) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61903 ZZ NSK (Made in Japan - CM = Geräuschgeprüft) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 61903 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61903 EMQ (Elektromotoren Qualität): 3. 61903 Industriequalität / Standard: 4. SS / S / W 61903 Edelstahl rostfrei 5. KER / CE 61903 Keramiklager Si3N4 / ZRO2* 6. FC 61903 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61903 * (Hinweis: Keramik Kugellager 61903 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61903 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61903 haben die maximale Anzahl an Kugeln ( 61903 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61903VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61903 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61903 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61903 ZZ NSK (Made in Japan - CM = Geräuschgeprüft) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Rillenkugellager - 61903 ZZ CM NSK - Made in Japan - CM = Geräuschgeprüftes Lager in Automotive Qualität für höchste Ansprüche
Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Radial Rillenkugellager
ZZ / 2Z = beidseitige Spaltabdeckungen aus Stahlblech, reibungsfrei
Marke: NSK (Made in Japan)
Wartungsfrei gefettet
Grenzdrehzahl: 24.000 rpm
Tragzahl dyn. Cr: 4600 N / stat. Cor: 2550 N
Gewicht ca.: 0,017 kg
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61903 ZZ NSK / 61903 2Z NSK abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61903Z / 61903ZZ folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*30*7 mm.
1. NSK Kugellager Innendurchmesser 17 mm
2. NSK Kugellager Außendurchmesser 30 mm
3. NSK Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
61903 2Z SKFUmschlüsselung FAG / INA:
FAG 61903-2Z-HLC / 61903-HLC-2Z, wobei HLC nur ein logistisches Nachsetzzeichen ist, was den Herstellungsort angibt.Umschlüsselung NSK:
Umschlüsselung NTN:
NTN 61903ZZUmschlüsselung SNR / EZO / NKE:
61903EE / 61903ESonstige alternative Bezeichnungen:
