Abmessungen und Toleranzen

d = Innendurchmesser: 20 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.992 mm bis max. 20 mm.

D = Außendurchmesser: 37 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm.

B = Breite: 9 mm (zur Breite = 9 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x37x9 mm / 20x37x9mm (Innen x Außen x Breite) bzw. 37x20x9 mm / 37x20x9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 3.7 cm , Breite = 0.9 cm.

Lagerluft und Axialspiel

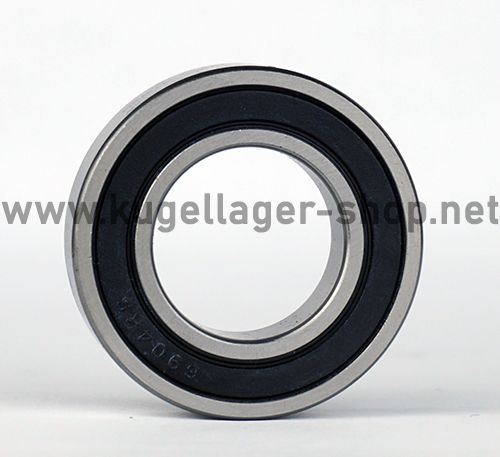

Die Type 61904 2RS C3 EMQ V2Z2 V-Dichtung hat die Lagerluft Klassifizierung: Im Überlappungsbereich von normaler (C0) und erhöhter (C3) Lagerluft .

Das Axialspiel beträgt: min.: 0.013 mm / max.: 0.028 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 61904 2RS C3 EMQ V2Z2 V-Dichtung entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. 61904 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 6380 N
Statische Tragzahl [radial]: 3680 N

2. 61904 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 5423 N
Statische Tragzahl [radial]: 3422.4 N

3. 61904 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 5104 N
Statische Tragzahl [radial]: 3312 N

4. SS / S / W 61904 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 4466 N
Statische Tragzahl [radial]: 2944 N

5. KER / CE 61904 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 3636.6 N
Statische Tragzahl [radial]: 2244.8 N

6. FC 61904 MAX / VRS **
Dynamische Tragzahl [radial]: 7975 N
Statische Tragzahl [radial]: 6624 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 61904
Dynamische Tragzahl [radial]: 4147 N
Statische Tragzahl [radial]: 2944 N

* (Hinweis: Keramik Kugellager 61904 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61904 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 61904 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY61904 2RS.

** (Hinweis: Vollkugellager 61904 haben die maximale Anzahl an Kugeln ( 61904 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61904 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61904 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61904 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
