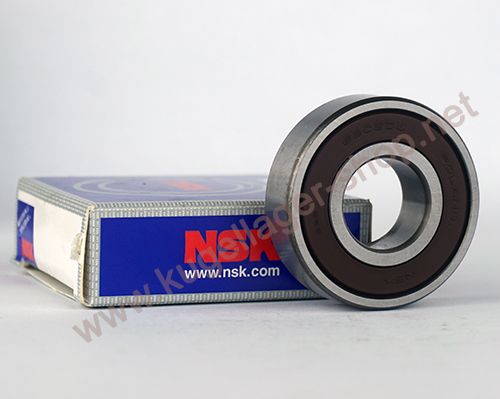

6201 DDU NSK (DDU = Kugellager beidseitig gedichtet)
Rillenkugellager - 12x32x10 mm (bzw. 32x12x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6201
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27065
4,30 €
3,61 €
| Menge | Preis je |
|---|---|
| 10 + | 3,87 € 3,25 € |
| Artikelnummer | 27065 |
|---|---|
| Hersteller | NSK |
| EAN | 0029176063916 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 32 x 10 |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 32 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,4724409449 |
| Außendurchmesser (Zoll) | 1,2598425197 |
| Breite (Zoll) | 0,3937007874 |
Datenblatt zur Type 6201 DDU NSK (DDU = Kugellager beidseitig gedichtet) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 32 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 31.991 mm bis max. 32 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x32x10 mm / 12x32x10mm (Innen x Außen x Breite) bzw. 32x12x10 mm / 32x12x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 3.2 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type 6201 DDU NSK (DDU = Kugellager beidseitig gedichtet) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6201 DDU NSK (DDU = Kugellager beidseitig gedichtet) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6201 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6201 EMQ (Elektromotoren Qualität): 3. 6201 Industriequalität / Standard: 4. SS / S / W 6201 Edelstahl rostfrei 5. KER / CE 6201 Keramiklager Si3N4 / ZRO2* 6. FC 6201 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6201 * (Hinweis: Keramik Kugellager 6201 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6201 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6201 haben die maximale Anzahl an Kugeln ( 6201 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6201VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6201 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6201 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6201 DDU NSK (DDU = Kugellager beidseitig gedichtet) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6201 DDU NSK Rillenkugellager - 12 x 32 x 10 mm (ID x AD x B) - 6201DU
HINWEIS: Die Lager 6201 DDU NSK sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: 0029176063916 / Zolltarifnummer: 84821090 / Marke: NSK
- Beidseitig mit Gummidichtung aus NBR (Kontaktdichtung). Wartungsfrei gefettet / lebensdauer geschmiert.
- Nachsetzzeichen DDU steht bei NSK für ein beidseitig gedichtetes Kugellager. Die DDU Dichtungen sind sehr gut schützend. Es handelt sich nicht nur um am Innenring schleifende Dichtungen Es ist im Innenring zudem eine Nut eingefräst, in welcher die Dichtungen laufen. Dies reduziert die Reibung ohne Einbusen bei der Dichtigkeit zu verursachen
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 6800 N / statisch: 3050 N
- Grenzdrehzahl: 17000 u/min
- Abmessung Innen x Außen x Breite: 12x32x10 mm
- Abmessung Außen x Innen x Breite: 32x12x10 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6201DU abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6201 DDU NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*32*10 mm.
NSK Rillenkugellager Innendurchmesser 12 mm
NSK Rillenkugellager Aussendurchmesser 32 mm
NSK Rillenkugellager Breite 10 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
