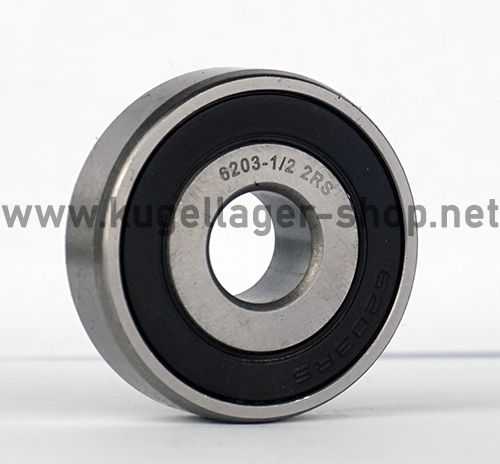

6203 1/2 2RS (ID = 1/2 Zoll / Inch – 6203/12,7-2RS – 6203-2RS-1/2)
Rillenkugellager - 12.7x40x12 mm (bzw. 40x12.7x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6203
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26724
5,50 €
4,62 €
| Menge | Preis je |
|---|---|
| 4 + | 4,95 € 4,16 € |
| 10 + | 4,40 € 3,70 € |
| Artikelnummer | 26724 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Zölliges Kugellager (Inch-Maße) |
| Abmessungen (mm) - Innen x Außen x Breite | 12.7 x 40 x 12 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12.7 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 40 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1/2 |
| Außendurchmesser (Zoll) | 1,57 |
| Breite (Zoll) | 0,47 |
Datenblatt zur Type 6203 1/2 2RS (ID = 1/2 Zoll / Inch – 6203/12,7-2RS – 6203-2RS-1/2) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12.7 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 12.692 mm bis max. 12.7 mm. D = Außendurchmesser: 40 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.989 mm bis max. 40 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12.7x40x12 mm / 12.7x40x12mm (Innen x Außen x Breite) bzw. 40x12.7x12 mm / 40x12.7x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.27 cm, Außendurchmesser = 4 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type 6203 1/2 2RS (ID = 1/2 Zoll / Inch – 6203/12,7-2RS – 6203-2RS-1/2) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6203 1/2 2RS (ID = 1/2 Zoll / Inch – 6203/12,7-2RS – 6203-2RS-1/2) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 6203 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6203 EMQ (Elektromotoren Qualität): 3. 6203 Industriequalität / Standard: 4. SS / S / W 6203 Edelstahl rostfrei 5. KER / CE 6203 Keramiklager Si3N4 / ZRO2* 6. FC 6203 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6203 * (Hinweis: Keramik Kugellager 6203 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6203 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6203 haben die maximale Anzahl an Kugeln ( 6203 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6203VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6203 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6203 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6203 1/2 2RS (ID = 1/2 Zoll / Inch – 6203/12,7-2RS – 6203-2RS-1/2) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6203 1/2 2RS Kugellager zöllig - 12.7 x 40 x 12 mm (ID x AD x B) - 6203/12,7-2RS zölliges Rillenkugellager mit Inch-Size
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges, zölliges Rillenkugellager mit Zoll / Inch Abmessung
- Hinweis: Es handelt sich hierbei um ein metrisches Lager mit zölligem Innendurchmesser 1/2 Zoll bzw. 0.5" (= 12.7 mm). Das Lager wird deshalb häufig falsch gemessen als 13x40x12 mm (bzw. 40x13x12 mm). Das Kugellager hat tatsächlich ein metrisches Maß von 12.7x40x12 mm.
- Zolltarifnummer: 84821090
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 12.7x40x12 mm
- Abmessung Außen x Innen x Breite: 40x12.7x12 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6203/12,7-2RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Bitte beachten Sie, dass Kugellager mit zölligen Abmessungen krumme Werte haben und Nachkommastellen relevant sind. Bitte achten Sie deshalb genau auf diese Abmessungen. Danach wird das Maß der 6203 1/2 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12.7*40*12 mm.
Rillenkugellager Innendurchmesser 12.7 mm bzw. 1/2 Inch-Zoll
Rillenkugellager Aussendurchmesser 40 mm bzw. 1,57 Inch-Zoll
Rillenkugellager Breite 12 mm bzw. 0,47 Inch-Zoll
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 6203 1/2 2RS also 40*12.7*12 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: CQ GmbH - Aurel FlubacherAdresse: Waiblinger Str. 53, Fellbach, 70734, DE
E-Mail: info@cq-gmbh.de
Tel.: +49 711 90 65 60 80
Sicherheitshinweise
- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
