6203 TN9/C3 SKF (TN9 = Nylonkäfig, Erhöhte Lagerluft C3)
Rillenkugellager - 17x40x12 mm (bzw. 40x17x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6203
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
20897
7,10 €
5,97 €
| Menge | Preis je |
|---|---|
| 10 + | 6,39 € 5,37 € |
| Artikelnummer | 20897 |
|---|---|
| Hersteller | SKF |
| EAN | 7316570389548 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 40 x 12 |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.011 mm / max.: 0.025 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 40 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,6692913386 |
| Außendurchmesser (Zoll) | 1,5748031496 |
| Breite (Zoll) | 0,4724409449 |
Datenblatt zur Type 6203 TN9/C3 SKF (TN9 = Nylonkäfig, Erhöhte Lagerluft C3) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 40 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.991 mm bis max. 40 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x40x12 mm / 17x40x12mm (Innen x Außen x Breite) bzw. 40x17x12 mm / 40x17x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type 6203 TN9/C3 SKF (TN9 = Nylonkäfig, Erhöhte Lagerluft C3) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.011 mm / max.: 0.025 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6203 TN9/C3 SKF (TN9 = Nylonkäfig, Erhöhte Lagerluft C3) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6203 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6203 EMQ (Elektromotoren Qualität): 3. 6203 Industriequalität / Standard: 4. SS / S / W 6203 Edelstahl rostfrei 5. KER / CE 6203 Keramiklager Si3N4 / ZRO2* 6. FC 6203 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6203 * (Hinweis: Keramik Kugellager 6203 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6203 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6203 haben die maximale Anzahl an Kugeln ( 6203 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6203VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6203 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6203 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6203 TN9/C3 SKF (TN9 = Nylonkäfig, Erhöhte Lagerluft C3) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

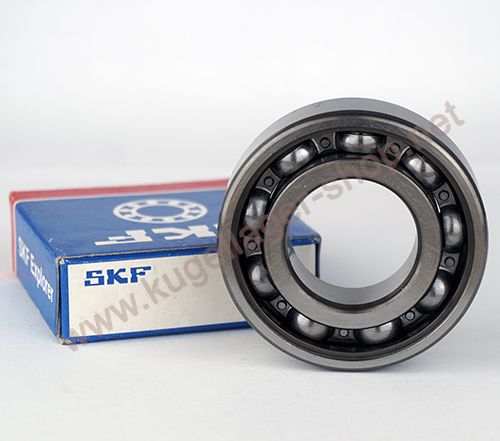

6203 TN9/C3 SKF Rillenkugellager - 17 x 40 x 12 mm (ID x AD x B) - 6203 C3 ungeschmiert
HINWEIS: Die Lager 6203 TN9/C3 SKF sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: 7316570389548 / Zolltarifnummer: 84821090 / Marke: SKF
- Ohne Abdichtung/Deckelung: Offenes Lager, ungefettet
- SKF Nachsetzzeichen Suffix: TN9 = Glasfaserverstärkter Nylonkäfig (PA66 Polyamid) – Verbesserte Generation SKF Explorer - Erhöhte Lagerluft C3
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 9950 N / statisch: 4750 N
- Grenzdrehzahl: 24000 u/min
- Abmessung Innen x Außen x Breite: 17x40x12 mm
- Abmessung Außen x Innen x Breite: 40x17x12 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6203 C3 ungeschmiert abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6203 TN9/C3 SKF wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*40*12 mm.
SKF Rillenkugellager Innendurchmesser 17 mm
SKF Rillenkugellager Aussendurchmesser 40 mm
SKF Rillenkugellager Breite 12 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
