Abmessungen und Toleranzen

d = Innendurchmesser: 17 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm.

D = Außendurchmesser: 40 mm ( +0 / -0.011 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.989 mm bis max. 40 mm.

B = Breite: 16 mm (zur Breite = 16 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x40x16 mm / 17x40x16mm (Innen x Außen x Breite) bzw. 40x17x16 mm / 40x17x16mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4 cm , Breite = 1.6 cm.

Lagerluft und Axialspiel

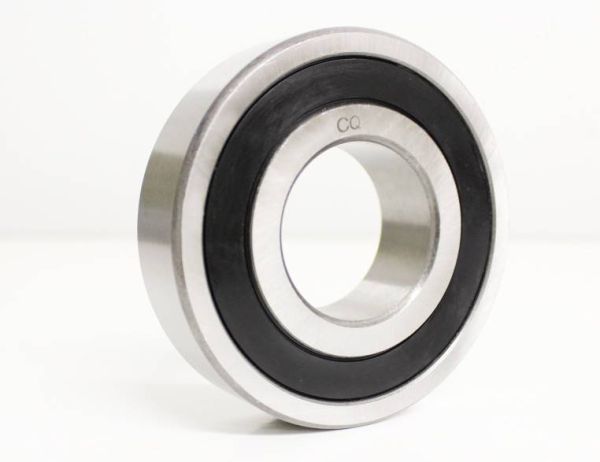

Die Type 62203 2RS (Alt. 62203-A-2RSR / 62203RS) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 62203 2RS (Alt. 62203-A-2RSR / 62203RS) entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. 62203 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 9555 N
Statische Tragzahl [radial]: 4760 N

2. 62203 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 8121.75 N
Statische Tragzahl [radial]: 4426.8 N

3. 62203 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 7644 N
Statische Tragzahl [radial]: 4284 N

4. SS / S / W 62203 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 6688.5 N
Statische Tragzahl [radial]: 3808 N

5. KER / CE 62203 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 5446.35 N
Statische Tragzahl [radial]: 2903.6 N

6. FC 62203 MAX / VRS **
Dynamische Tragzahl [radial]: 11943.75 N
Statische Tragzahl [radial]: 8568 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 62203
Dynamische Tragzahl [radial]: 6210.75 N
Statische Tragzahl [radial]: 3808 N

* (Hinweis: Keramik Kugellager 62203 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 62203 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 62203 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY62203 2RS.

** (Hinweis: Vollkugellager 62203 haben die maximale Anzahl an Kugeln ( 62203 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 62203VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR62203 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC62203 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
