625 DD MC3E NSK (E = Elektro-Motor-Qualität, MC3 = Normale Lagerluft C0, NS7S = Fett)
Rillenkugellager - 5x16x5 mm (bzw. 16x5x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 625
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
625DD-MC3E
3,80 €
3,19 €
| Menge | Preis je |
|---|---|
| 4 + | 3,70 € 3,11 € |
| 9 + | 3,50 € 2,94 € |
| 10 + | 3,30 € 2,77 € |
| Artikelnummer | 625DD-MC3E |
|---|---|
| Hersteller | NSK |
| EAN | 2000010111229 |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 5 x 16 x 5 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 5 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 16 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,19685 |
| Außendurchmesser (Zoll) | 0,629921 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type 625 DD MC3E NSK (E = Elektro-Motor-Qualität, MC3 = Normale Lagerluft C0, NS7S = Fett) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 5 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 4.993 mm bis max. 5 mm. D = Außendurchmesser: 16 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 15.992 mm bis max. 16 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 5x16x5 mm / 5x16x5mm (Innen x Außen x Breite) bzw. 16x5x5 mm / 16x5x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.5 cm, Außendurchmesser = 1.6 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 625 DD MC3E NSK (E = Elektro-Motor-Qualität, MC3 = Normale Lagerluft C0, NS7S = Fett) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 625 DD MC3E NSK (E = Elektro-Motor-Qualität, MC3 = Normale Lagerluft C0, NS7S = Fett) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 625 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 625 EMQ (Elektromotoren Qualität): 3. 625 Industriequalität / Standard: 4. SS / S / W 625 Edelstahl rostfrei 5. KER / CE 625 Keramiklager Si3N4 / ZRO2* 6. FC 625 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 625 * (Hinweis: Keramik Kugellager 625 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 625 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 625 haben die maximale Anzahl an Kugeln ( 625 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 625VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR625 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC625 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 625 DD MC3E NSK (E = Elektro-Motor-Qualität, MC3 = Normale Lagerluft C0, NS7S = Fett) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

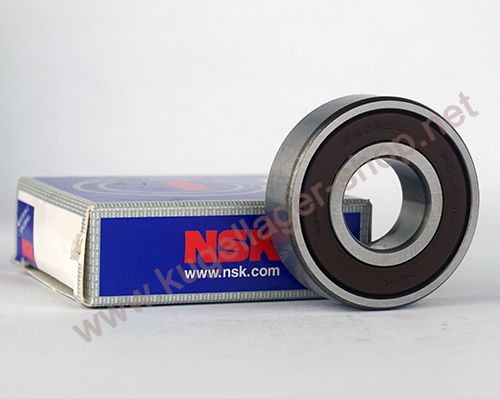

Kugellager NSK 625 DD MC3E - 5x16x5 mm
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Radial-Rillenkugellager - Miniatur Rillenkugellager
- Marke: NSK / EAN: 2000010111229 (Diese EAN wird auf für die alte Generation ohne das Nachsetzzeichen E verwendet. Bei unserem Artikel handelt es sich um die neue Generation E = Elektro-Motor-Qualität) / Zolltarifnummer 84821010 / Produktionland: Made in Indonesia
- DD steht für eine beidseitige Berührungsdichtung in einer Nut, welche im Innenring eingefräst ist.
- MC3 = Kennzeichung bei 3-stelligen (625) NSK Lagern für normale Lagerluft (Andere Hersteller = C0)
- E = Elektro Motor Qualität - Vibrationsklasse min. V2 - Geräuschklasse min. Z2 - ABEC3 Toleranzen
- Die Lager sind wartungsfrei gefettet mit NS7S = Kyodo Yushi Multemp SRL Fett
- Tragzahl dyn. 1730 N / stat. 625 N / Grenzdrehzahl 32.000 U/min (Fettschmierung)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 625DD abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 625 DD NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 5*16*5 mm.
NSK Rillenkugellager Innendurchmesser 5 mm
NSK Rillenkugellager Aussendurchmesser 16 mm
NSK Rillenkugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
625-2RS1 SKF mit beidseitig stark schleifenden DichtungenUmschlüsselung FAG / INA:
625-2RSR-HLN oder 625-2RSR-HLC (HLN und HLC sind interne Kennzeichen, welche FAG je nach Standort der jeweiligen Produktion vergibt, da die Lager in unterschiedlichen Ländern gefertigt werden. Die Qualität unterscheidet sich nicht nach Standort).Umschlüsselung NSK:
Dieser Artikel: 625DDMC3EUmschlüsselung NTN:
625LU / 625-LLU (starke Dichtungen) oder 625LB / 625-LLB (schwache Dichtungen)Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
