62801 2RS / 62801RS (Sonderlager Breite 6 mm)
Rillenkugellager - 12x21x6 mm (bzw. 21x12x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 62801
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
62801RS
6,50 €
5,46 €
| Menge | Preis je |
|---|---|
| 4 + | 6,00 € 5,04 € |
| 10 + | 5,50 € 4,62 € |
| Artikelnummer | 62801RS |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 21 x 6 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 21 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,47244 |
| Außendurchmesser (Zoll) | 0,82677 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type 62801 2RS / 62801RS (Sonderlager Breite 6 mm) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.992 mm bis max. 12 mm. D = Außendurchmesser: 21 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 20.991 mm bis max. 21 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x21x6 mm / 12x21x6mm (Innen x Außen x Breite) bzw. 21x12x6 mm / 21x12x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.1 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type 62801 2RS / 62801RS (Sonderlager Breite 6 mm) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 62801 2RS / 62801RS (Sonderlager Breite 6 mm) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 62801 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 62801 EMQ (Elektromotoren Qualität): 3. 62801 Industriequalität / Standard: 4. SS / S / W 62801 Edelstahl rostfrei 5. KER / CE 62801 Keramiklager Si3N4 / ZRO2* 6. FC 62801 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 62801 * (Hinweis: Keramik Kugellager 62801 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 62801 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 62801 haben die maximale Anzahl an Kugeln ( 62801 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 62801VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR62801 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC62801 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 62801 2RS / 62801RS (Sonderlager Breite 6 mm) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
62801 2RS Kugellager mit Sonderabmessung 12x21x6 mm (Sonderlager der Type 6801 mit Breite 6mm anstatt 5 mm)

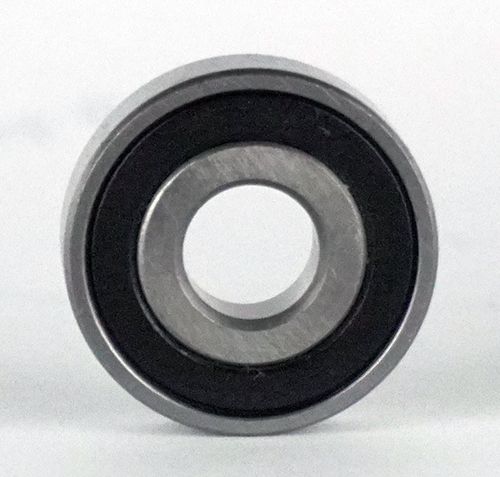

- Artikelbild nur beispielhaft -
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager - Dünnringlager
- Tragzahl dyn. ca. 1900 N / stat. ca. 900 N / Gewicht ca. 9 g
- Beidseitig mit Gummidichtungen und wartungsfrei gefettet (Lebensdauerschmierung)
- Abmessung Innen x Außen x Breite: 12x21x6 mm
- Abmessung Außen x Innen x Breite: 21x12x6 mm
- Maßgleich zu 62801 2RS WIB / 62801-2RS-ZEN / 6801-H6-2RS / 6801-2RS-H6 (wobei H6 für height = 6 mm steht) / 6801-2RS-W6 / 6801-W6-2RS (wobei W6 für width = 6 mm steht)
- Stahlkäfig, Normale Lagerluft C0
Hinweis: Wie bestimme ich die Maße?
Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager 62801 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe, im Fall des 6801 Lager: 12*21*6 mm.
1. Kugellager Innendurchmesser 12 mm
2. Kugellager Außendurchmesser 21 mm
3. Kugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
