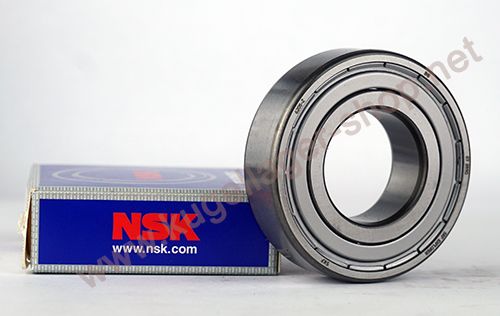

6300 ZZ CM NSK (CM = Elektro-Motor-Qualität geräuschgeprüft)
Rillenkugellager - 10x35x11 mm (bzw. 35x10x11 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6300
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6300ZZ-NSK
5,40 €
4,54 €
| Menge | Preis je |
|---|---|
| 2 + | 5,30 € 4,45 € |
| 5 + | 5,00 € 4,20 € |
| 9 + | 4,85 € 4,08 € |
| Artikelnummer | 6300ZZ-NSK |
|---|---|
| Hersteller | NSK |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 35 x 11 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 35 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 11 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937007874 |
| Außendurchmesser (Zoll) | 1,3779527559 |
| Breite (Zoll) | 0,4330708661 |
Datenblatt zur Type 6300 ZZ CM NSK (CM = Elektro-Motor-Qualität geräuschgeprüft) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.993 mm bis max. 10 mm. D = Außendurchmesser: 35 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 34.991 mm bis max. 35 mm. B = Breite: 11 mm (zur Breite = 11 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x35x11 mm / 10x35x11mm (Innen x Außen x Breite) bzw. 35x10x11 mm / 35x10x11mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 3.5 cm , Breite = 1.1 cm. |
Lagerluft und AxialspielDie Type 6300 ZZ CM NSK (CM = Elektro-Motor-Qualität geräuschgeprüft) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6300 ZZ CM NSK (CM = Elektro-Motor-Qualität geräuschgeprüft) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6300 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6300 EMQ (Elektromotoren Qualität): 3. 6300 Industriequalität / Standard: 4. SS / S / W 6300 Edelstahl rostfrei 5. KER / CE 6300 Keramiklager Si3N4 / ZRO2* 6. FC 6300 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6300 * (Hinweis: Keramik Kugellager 6300 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6300 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6300 haben die maximale Anzahl an Kugeln ( 6300 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6300VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6300 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6300 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6300 ZZ CM NSK (CM = Elektro-Motor-Qualität geräuschgeprüft) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6300 ZZ CM NSK Rillenkugellager - 10 x 35 x 11 mm (ID x AD x B) - 6300ZZ NS7S
HINWEIS: Die Lager 6300 ZZ NSK sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: k.A. / Zolltarifnummer: 84821090 / Marke: NSK Japan (NSKHPS / NSK RHP)
- Beidseitig mit Stahlblech-Abdeckung = ZZ / 2Z / 2ZR / Z. Wartungsfrei gefettet mit NS7S = Kyodo Yushi Multemp SRL / lebensdauer geschmiert.
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 8100 N / statisch: 3450 N
- Grenzdrehzahl: 22.000 u/min
- Abmessung Innen x Außen x Breite: 10x35x11 mm
- Abmessung Außen x Innen x Breite: 35x10x11 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6300ZZ NSK abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6300Z NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*35*11 mm.
NSK Rillenkugellager Innendurchmesser 10 mm
NSK Rillenkugellager Aussendurchmesser 35 mm
NSK Rillenkugellager Breite 11 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6300 2Z SKFUmschlüsselung FAG / INA:
6300 2Z FAGUmschlüsselung NSK:
Umschlüsselung NTN:
NTN 6300 ZZUmschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
