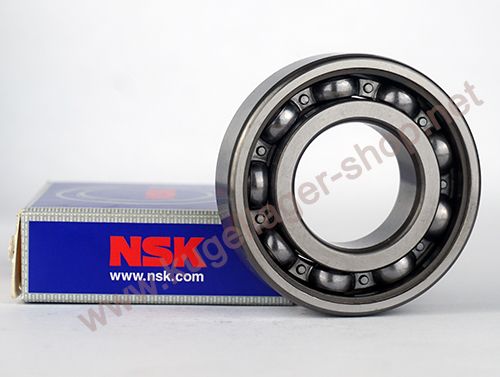

6302 C3 E NSK (E= Elektromotor-Qualität – C3 erhöhte Lagerluft - offen, ungeschmiert)
Rillenkugellager - 15x42x13 mm (bzw. 42x15x13 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6302
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6302C3NSK
5,20 €
4,37 €
| Menge | Preis je |
|---|---|
| 2 + | 5,00 € 4,20 € |
| 5 + | 4,70 € 3,95 € |
| 9 + | 4,60 € 3,87 € |
| Artikelnummer | 6302C3NSK |
|---|---|
| Hersteller | NSK |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 42 x 13 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.011 mm / max.: 0.025 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 13 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5905511811 |
| Außendurchmesser (Zoll) | 1,6535433071 |
| Breite (Zoll) | 0,5118110236 |
Datenblatt zur Type 6302 C3 E NSK (E= Elektromotor-Qualität – C3 erhöhte Lagerluft - offen, ungeschmiert) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 42 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.991 mm bis max. 42 mm. B = Breite: 13 mm (zur Breite = 13 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x42x13 mm / 15x42x13mm (Innen x Außen x Breite) bzw. 42x15x13 mm / 42x15x13mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 4.2 cm , Breite = 1.3 cm. |
Lagerluft und AxialspielDie Type 6302 C3 E NSK (E= Elektromotor-Qualität – C3 erhöhte Lagerluft - offen, ungeschmiert) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.011 mm / max.: 0.025 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6302 C3 E NSK (E= Elektromotor-Qualität – C3 erhöhte Lagerluft - offen, ungeschmiert) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6302 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6302 EMQ (Elektromotoren Qualität): 3. 6302 Industriequalität / Standard: 4. SS / S / W 6302 Edelstahl rostfrei 5. KER / CE 6302 Keramiklager Si3N4 / ZRO2* 6. FC 6302 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6302 * (Hinweis: Keramik Kugellager 6302 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6302 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6302 haben die maximale Anzahl an Kugeln ( 6302 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6302VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6302 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6302 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6302 C3 E NSK (E= Elektromotor-Qualität – C3 erhöhte Lagerluft - offen, ungeschmiert) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6302 C3 E NSK Rillenkugellager - 15 x 42 x 13 mm (ID x AD x B) - 6302 2Z C3
HINWEIS: Die Lager 6302 C3 E NSK sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: 00029176016370 / Zolltarifnummer: 84821090 / Marke: NSK
- Offen (ohne Dichtungen oder Deckscheiben), ungeschmiert
- C3 Lager werden z.B. dann eingesetzt, wenn aufgrund von Wärme die Ausdehung des Stahls kompensiert werden muss oder die Lager sehr stark verpresst sind (durch die C3 Lagerluft ist zwischen Kugeln und Ringen mehr Platz)
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 11400 N / statisch: 5450 N
- Grenzdrehzahl: 17000 u/min
- Abmessung Innen x Außen x Breite: 15x42x13 mm
- Abmessung Außen x Innen x Breite: 42x15x13 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6302C3 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6302C3E NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*42*13 mm.
NSK Rillenkugellager Innendurchmesser 15 mm
NSK Rillenkugellager Aussendurchmesser 42 mm
NSK Rillenkugellager Breite 13 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
